Können Sie Solarmodule mit unterschiedlicher Wattzahl mischen?

Haben Sie sich schon einmal gefragt, ob Sie Solarmodule so kombinieren können wie Kleidung im Kleiderschrank? Vielleicht möchten Sie Ihre bestehende Solaranlage erweitern, finden aber die gleichen Module nicht mehr. Oder Sie haben ein tolles Angebot für PV-Module erhalten, die nicht zu Ihren aktuellen passen.

Bei Couleenergy hören wir diese Fragen ständig von unseren Kunden weltweit. Wir erklären Ihnen alles Wissenswerte über die Kombination von Solarmodulen mit unterschiedlichen Wattzahlen in einfachen, leicht verständlichen Worten.

Die Grundlagen: Was passiert, wenn Sie verschiedene Solarmodule mischen?

Stellen Sie sich Solarmodule wie Teammitglieder vor. Idealerweise sollten alle Teammitglieder ähnliche Stärken haben, damit sie gut zusammenarbeiten können. Dasselbe gilt für Solarmodule.

Wenn wir über Solarmodule sprechen, sind drei elektrische Hauptwerte wichtig:

• Stromspannung – der elektrische „Druck“ (wie Wasserdruck in einer Leitung)
• Aktuell – wie viel Strom fließt (ähnlich der fließenden Wassermenge)
• Wattzahl – die Gesamtleistung (Spannung multipliziert mit Strom)

Das Mischen von Modulen mit unterschiedlicher Wattzahl ist vergleichbar mit der Arbeit von Teammitgliedern mit unterschiedlichem Tempo. Es ist möglich, aber Sie benötigen die richtige Strategie, um effizient zu arbeiten.

Können Sie Module unterschiedlicher Wattzahl tatsächlich mischen? Die einfache Antwort

Ja, Sie können Solarmodule mit unterschiedlicher Wattzahl mischen – aber die Sache hat einen Haken: Wie gut sie zusammenarbeiten, hängt davon ab, wie Sie sie verbinden.

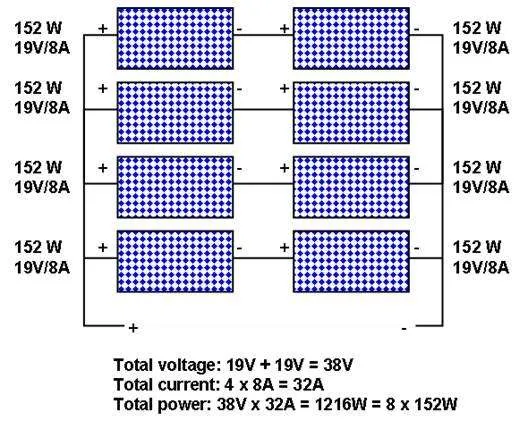

Die zwei Möglichkeiten zum Anschluss von Solarmodulen

Es gibt zwei Hauptmethoden zum Anschluss von Solarmodulen:

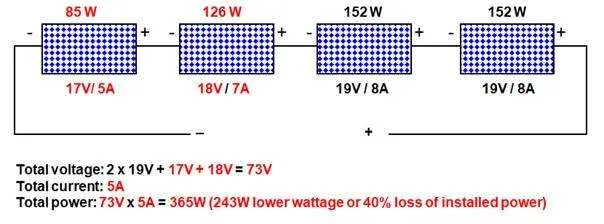

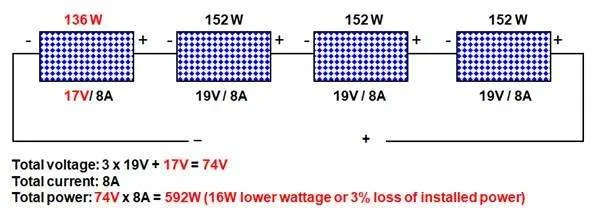

1. Reihenschaltung (wie Weihnachtsbeleuchtung)

Bei Reihenschaltungen werden die Module Ende an Ende (Plus an Minus) angeschlossen, genau wie bei herkömmlichen Weihnachtsbeleuchtungen. Folgendes passiert:

• Die Spannungen addieren sich
• Der Strom bleibt derselbe wie beim untersten Panel
• Das System wird durch das Panel mit dem niedrigsten Strom begrenzt

Wenn Sie beispielsweise ein 100-W-Panel und ein 200-W-Panel in Reihe schalten und die gleiche Stromstärke haben, erzielen Sie gute Ergebnisse. Wenn sich die Stromstärken jedoch unterscheiden, kann das Panel mit der höheren Wattzahl nicht seine volle Leistung erbringen.

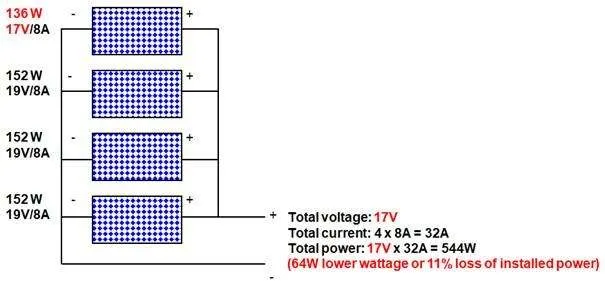

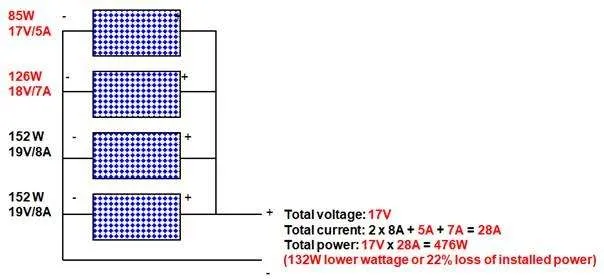

2. Parallele Verbindung (wie mehrere Fahrspuren auf einer Autobahn)

Bei Parallelschaltungen verbinden Sie alle positiven und alle negativen Aspekte miteinander, so als würden Sie einer Autobahn weitere Fahrspuren hinzufügen:

• Die Ströme summieren sich
• Die Spannung bleibt die gleiche wie beim niedrigsten Panel
• Das System wird durch das Panel mit der niedrigsten Spannung begrenzt

Dies funktioniert bei gemischten Panels oft besser, solange ihre Spannungen ähnlich sind.

Was passiert, wenn man verschiedene Panels mischt?

Seien wir ehrlich, was passiert, wenn Sie Panels mischen:

1. Ihr System arbeitet möglicherweise nicht mit voller Leistung

Wenn Sie Solarmodule mischen, erzeugt Ihr System wahrscheinlich nicht so viel Strom, wie es bei einer Kombination aller Module möglich wäre. Module mit höherer Wattzahl werden durch Module mit niedrigerer Wattzahl ausgebremst. Laut einer Studie von Solar Energy Materials and Solar Cells kann diese Fehlpaarung die Effizienz um 10-40% reduzieren, je nachdem, wie groß die Unterschiede sind.¹

2. Ihre Ausrüstung könnte schneller verschleißen

Gemischte Solarmodule können einen ungleichmäßigen Stromfluss verursachen, was Ihr System zusätzlich belastet. Dies kann zu mehr Hitze und Verschleiß führen und die Lebensdauer Ihrer Anlage verkürzen. Untersuchungen der Nationales Labor für erneuerbare Energien (NREL) bestätigt, dass eine Fehlanpassung der PV-Module die Degradationsrate beschleunigen kann.²

3. Kompliziertere Einrichtung und Wartung

Sie müssen genauer darauf achten, wie alles verbunden ist, und die Leistung sorgfältiger überwachen.

Wenn das Mischen von Panels tatsächlich Sinn macht

Gibt es Situationen, in denen das Mischen von Panels gut funktioniert? Auf jeden Fall! Hier sind einige Situationen, in denen es sinnvoll ist:

1. Ergänzung zu einem bestehenden System wenn Sie die Originalplatten nicht finden können
2. Arbeiten mit einem knappen Budget durch die Mischung von neuen und hochwertigen gebrauchten Platten
3. Umgang mit begrenztem Platz wo Sie jeden Zentimeter optimal nutzen müssen
4. Umgang mit Versorgungsengpässen wenn Sie nicht alle die gleichen Panels bekommen können

Folge uns auf Facebook für die neuesten Updates zur Verfügbarkeit und Kompatibilität von Solarmodulen!

„Wir haben Hunderten von Unternehmen geholfen, verschiedene Solarmodultypen erfolgreich zu integrieren, indem wir die richtige Technologie und die richtigen Verbindungsstrategien eingesetzt haben. Der Schlüssel liegt im Verständnis der elektrischen Zusammenhänge zwischen den Modulen und dem Einsatz geeigneter Leistungsoptimierungsgeräte.“

— James Chen, Chefingenieur bei Couleenergy

Die Geheimwaffe: Technologie für bessere Mischpulte

Die gute Nachricht? Moderne Technologie kann helfen, viele Mischprobleme zu lösen:

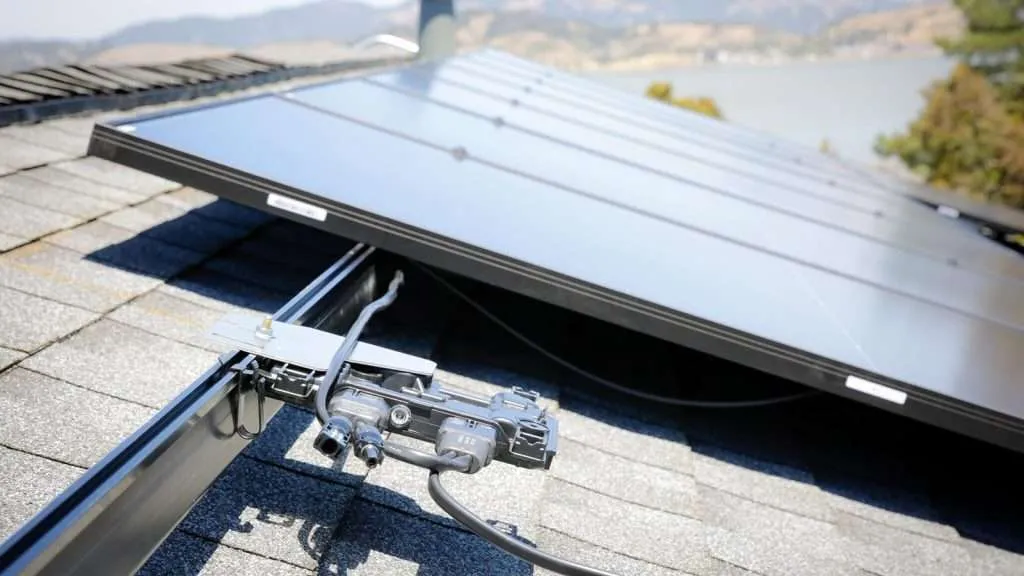

Mikrowechselrichter: Ihre Lösung für Panelunabhängigkeit

Mikrowechselrichter sind kleine Geräte, die an jedem einzelnen Modul angeschlossen werden. Sie ermöglichen jedem Modul unabhängig von der Leistung der anderen Module einen unabhängigen Betrieb mit optimaler Leistung.

Unsere Mikrowechselrichterlösungen von Couleenergy können die Leistung gemischter Panelsysteme um bis zu 25% verbessern!

Entsprechend Die umfassende Analyse von EnergySageMikrowechselrichter bieten eine überlegene Leistung für Systeme mit unterschiedlich ausgerichteten Paneelen oder unterschiedlichen Spezifikationen.³

Leistungsoptimierer: Die Mittelweg-Option

Leistungsoptimierer funktionieren ähnlich, sind aber oft günstiger. Sie passen die Leistung jedes einzelnen Moduls an, bevor sie Strom an einen zentralen Wechselrichter senden.

A Studie 2021 im IEEE Journal of Photovoltaics fanden heraus, dass Leistungsoptimierer bis zu 75% der durch Panel-Fehlanpassung verlorenen Energie zurückgewinnen können.⁴

Beispiel aus dem echten Leben: Wie wir ein kniffliges Mixed-Panel-Problem gelöst haben

Im Jahr 2023 musste einer unserer Geschäftskunden in Südostasien seine 50-kW-Solaranlage erweitern. Die ursprünglichen Module waren nicht mehr verfügbar, also mussten wir kreativ werden.

Folgendes haben wir getan:

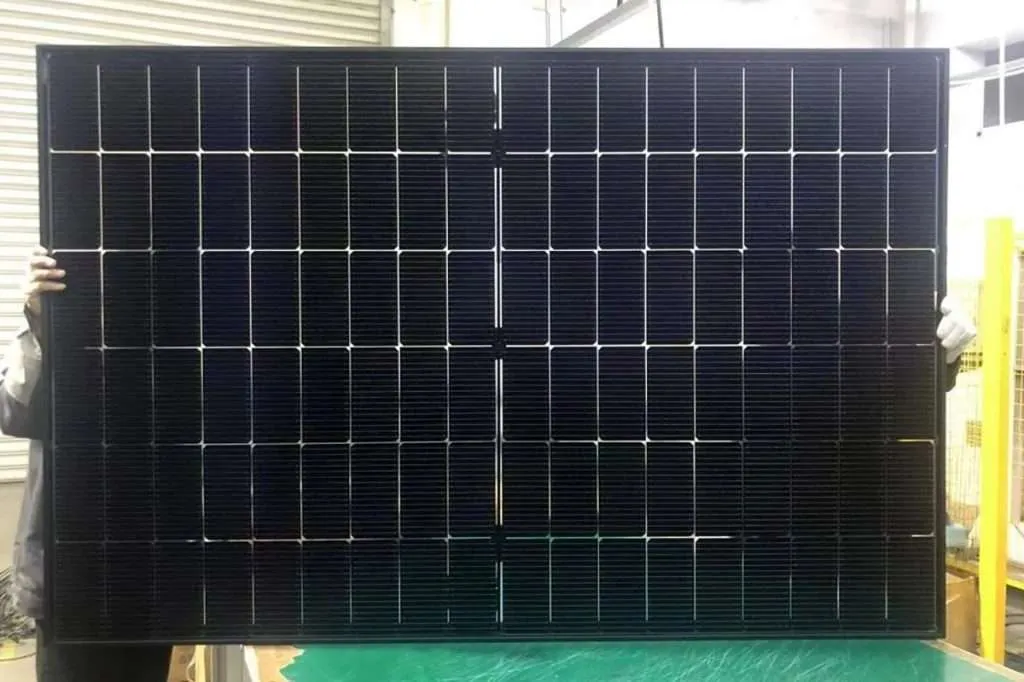

1. Wir haben die neuen 430W-Panels von den vorhandenen 320W-Panels getrennt
2. Wir haben auf allen Panels Leistungsoptimierer installiert
3. Wir haben separate Strings basierend auf der Wattzahl erstellt
4. Wir haben alles an einen kompatiblen Stringwechselrichter angeschlossen

Das Ergebnis? Ihr System produziert nun 96% mehr als mit perfekt abgestimmten Panels möglich wäre. Das ist deutlich besser als die 75-80%, die sie ohne unsere Lösung erreicht hätten!

Clevere Tipps zum Kauf und zur Nutzung gemischter Solarmodule

Wenn Sie über den Mischen von Solarmodulen nachdenken, finden Sie hier einige praktische Tipps:

• Achten Sie beim Parallelschalten auf die Spannungsanpassung
  Wenn die Module unterschiedliche Wattzahlen, aber die gleiche Spannung aufweisen, funktionieren sie parallel viel besser zusammen.
• Versuchen Sie, den Strom beim Reihenschalten anzupassen
  Bei Reihenschaltungen funktionieren Module mit gleichem Strom (auch bei unterschiedlicher Wattzahl) am besten zusammen.
• Gruppieren Sie ähnliche Bedienfelder
  Verbinden Sie ähnliche Paneele in derselben Reihe, bevor Sie verschiedene Reihen miteinander verbinden.
• Erwägen Sie den Einsatz von Mikrowechselrichtern oder Leistungsoptimierern
  Diese Technologien machen bei gemischten Panelsystemen einen großen Unterschied.
• Fordern Sie detaillierte Spezifikationen an
  Achten Sie nicht nur auf die Wattzahl – auch Spannung und Stromstärke spielen eine Rolle!

Laut der Büro für Solarenergietechnologien des US-EnergieministeriumsDurch den Einsatz von Leistungselektronik wie Mikrowechselrichtern kann der Energieertrag bei teilweise beschatteten oder gemischten Panelbedingungen um bis zu 20% verbessert werden.⁵

Wie Couleenergy Ihnen helfen kann

Wir bei Couleenergy wissen, dass reale Solaranlagen manchmal praktische Kompromisse erfordern. Unser Team ist spezialisiert auf:

• Analyse Ihrer spezifischen Situation, um die beste Verbindungsstrategie zu finden
• Empfehlung der richtigen Ausrüstung zur Optimierung der Leistung gemischter Panels
• Entwerfen von Systemen, die jetzt gut funktionieren und in Zukunft erweitert werden können
• Vor der Installation alles gründlich testen
• Wir bieten kontinuierlichen Support, um sicherzustellen, dass Ihr System weiterhin einwandfrei funktioniert.

Das Fazit zum Mischen von Solarmodulen

Ist die Verwendung identischer Solarmodule ideal? Ja.

Ist es manchmal notwendig und praktisch, Panels zu mischen? Also ja!

Mit der richtigen Verbindungsstrategie und moderner Optimierungstechnologie erzielen Sie auch bei unterschiedlichen Panelspezifikationen hervorragende Leistung. Der Schlüssel liegt in der Zusammenarbeit mit kompetenten Partnern (wie uns!), die sowohl die Herausforderungen als auch die Lösungen verstehen.

Haben Sie Fragen zu Ihren individuellen Solaranforderungen? Unser Team ist nur einen Klick entfernt. Wir lassen Ihre Solarträume Wirklichkeit werden – auch wenn Sie dafür mit verschiedenen Modulen kreativ werden müssen!

Quellen:

1. Mishra, S., & Sharma, V. (2023). „Leistungsanalyse von Photovoltaikanlagen mit gemischten Modultechnologien.“ Solarenergiematerialien und Solarzellen, 248, 112033

2. Nationales Labor für erneuerbare Energien (2022). „Photovoltaik-Degradationsraten – eine analytische Überprüfung.“ Technischer Bericht des NREL

3. EnergySage (2024). „Mikrowechselrichter: Was Sie wissen müssen.“ EnergySage Solar-Leitfaden

4. Hanson, AJ, & Deline, CA (2021). „Leistungsvergleich von Leistungselektronik auf Modulebene in Szenarien mit teilweiser Verschattung.“ IEEE Journal of Photovoltaics, 11(2), 491-498

5. US-Energieministerium (2023). „Grundlagen der Konstruktion von Photovoltaik-Solaranlagen.“ Büro für Solarenergietechnologien
