Panneaux solaires entièrement noirs imprimés en sérigraphie céramique : pourquoi la fusion permanente est importante pour les tuiles solaires et le BIPV

Le marché du solaire architectural a évolué au-delà de la simple fonctionnalité. Les systèmes photovoltaïques intégrés au bâtiment (PVIB), les tuiles solaires et les applications de façade haut de gamme exigent des panneaux alliant esthétique irréprochable et durabilité garantie de 30 ans. Le problème ? La plupart des panneaux solaires double vitrage “ entièrement noirs ” sont fixés par des adhésifs dont la résistance est limitée dans le temps.

Sérigraphie sur céramique avec verre entièrement noirci Cette méthode de fabrication est la seule à garantir une esthétique entièrement noire et durable, à la hauteur de la durée de vie de plus de 30 ans de la construction à double vitrage. Associée à des cellules solaires à contact arrière (ABC/HPBC) qui éliminent totalement les lignes de la grille en surface, elle offre la solution solaire la plus propre et la plus durable pour les applications où les panneaux photovoltaïques deviennent des matériaux de construction permanents.

⭐ Pourquoi l'impression sérigraphique sur céramique avec un verre arrière entièrement noir est importante

Le problème des méthodes alternatives : De nombreux fabricants utilisent des films adhésifs, des rubans ou des revêtements noirs appliqués sur les barres omnibus et les espaces. Ces solutions fonctionnent initialement, mais présentent des inconvénients à long terme : dégradation de l’adhésif, risques de décollement, dégradation induite par les UV et risque de délamination après des années de cycles thermiques dans des conditions difficiles.

La solution d'impression sérigraphique sur céramique : La fusion à haute température (600-750 °C) crée une liaison chimique permanente avec le substrat en verre. Pour des applications photovoltaïques intégrées au bâtiment (BIPV) et des tuiles solaires entièrement noires, Toute la surface du verre est noircie par fusion céramique.—et pas seulement des motifs de barres omnibus. Ceci crée une opacité totale qui ne peut ni s'écailler, ni se décolorer, ni se dégrader indépendamment de la structure du verre. Associée à des cellules à contact arrière, elle offre une esthétique optimale : aucun composant visible, aucun entretien, une durabilité de plus de 30 ans.

Comprendre les technologies de double verre sans cadre entièrement noires

Avant d'aborder plus précisément la sérigraphie céramique, il est essentiel de comprendre les différentes approches de création de panneaux solaires entièrement noirs, et pourquoi le verre arrière entièrement noirci représente le niveau supérieur pour les installations permanentes.

Le défi esthétique entièrement noir

Les panneaux à double vitrage standard posent un problème esthétique lorsqu'ils sont utilisés comme matériaux de construction apparents. La vitre arrière transparente laisse tout voir à l'intérieur :

• Barres omnibus et rubans en argent ou en cuivre reliant les cellules (éliminés avec les cellules à contact arrière)
• espaces blancs ou réfléchissants entre les cellules solaires
• Boîtes de jonction, bornes et câblage interne
• Espaces marginaux entre les cellules et le périmètre du verre

Pour les tuiles solaires, les façades photovoltaïques intégrées au bâtiment et l'intégration architecturale où les panneaux sont des éléments permanents du bâtiment — visibles sous plusieurs angles, souvent à hauteur des yeux —, ces éléments internes compromettent totalement l'intention de conception.

Trois approches de fabrication pour la dissimulation

L'industrie solaire a développé trois approches distinctes pour créer des panneaux noirs visuellement uniformes :

Mention spéciale : Seule la sérigraphie céramique crée une liaison chimique permanente avec le verre. Pour les panneaux photovoltaïques intégrés au bâtiment (BIPV) et les tuiles solaires, où les panneaux deviennent des matériaux de construction permanents, verre noirci par fusion céramique C’est la seule approche qui garantit une permanence esthétique équivalente à une permanence structurelle. Les méthodes adhésives ne peuvent l’offrir ; elles se dégradent indépendamment du verre et des cellules.

Sérigraphie céramique : le procédé de fusion permanente

Comprendre comment la sérigraphie céramique permet une fusion permanente du verre révèle pourquoi c'est la seule technologie adaptée à une intégration permanente dans les bâtiments.

Le processus de fabrication

Étape 1 : Sélection du modèle

Les fabricants déterminent le niveau d'opacité requis. Pour les tuiles solaires et les systèmes photovoltaïques intégrés au bâtiment (BIPV), noircissement intégral de la vitre arrière est la norme. Pour les applications où une transmission partielle de la lumière à travers les interstices est acceptable, l'impression de motifs peut être utilisée à la place.

Étape 2 : Formulation de l'encre céramique

L'encre contient trois composants essentiels qui permettent une fusion permanente :

• Pigments inorganiques (oxyde de fer noir, oxyde de chrome, noir de carbone) garantir une couleur avec une stabilité UV totale
• Frittes de verre (Des particules de verre à bas point de fusion finement broyées à une concentration de 5-15%) permettent la fusion avec le verre du substrat
• Liants et solvants organiques assurer la maniabilité lors de l'application, puis brûler complètement lors de la cuisson

Étape 3 : Application sur le verre

Pour vitre arrière entièrement noire, L'encre céramique est appliquée uniformément sur toute la surface intérieure de la vitre arrière (généralement du verre trempé de 2,0 à 2,5 mm). Pour l'impression de motifs, l'encre est sérigraphiée uniquement sur les barres omnibus, les espaces entre les cellules et les bords. La vitre avant (3,2 mm) peut être traitée sur les bords ou rester transparente.

Étape 4 : Cuisson à haute température – La différence cruciale

Cette étape distingue fondamentalement la sérigraphie céramique de toutes les autres techniques adhésives. Le verre est introduit dans un four de trempe où les températures atteignent 600 à 750 °C. procédé de trempe du verre. À ces températures extrêmes :

• Les liants organiques se volatilisent et s'échappent sous forme de gaz.
• Les frittes de verre présentes dans l'encre céramique fondent et fusionnent avec le verre du substrat au niveau moléculaire.
• Les pigments inorganiques s'incorporent de façon permanente à la matrice du verre fondu.
• Le verre lui-même subit un traitement thermique de trempe, créant une compression de surface de plus de 10 000 psi pour une résistance accrue.
• Résultat : la couche noire fait désormais partie intégrante de la structure du verre, et non plus un simple revêtement.

Étape 5 : Refroidissement contrôlé et vérification de la qualité

Le refroidissement contrôlé achève le processus de trempe. Le contrôle qualité comprend un test d'adhérence par quadrillage (aucune délamination attendue), une inspection optique de l'uniformité de la couverture et une mesure de l'épaisseur (couche céramique typique de 0,1 à 0,3 mm après cuisson).

Pourquoi la fusion permanente est importante pour les matériaux de construction

Lorsque les panneaux solaires deviennent des matériaux de construction permanents — tuiles remplaçant les toitures conventionnelles, panneaux de façade intégrés aux murs-rideaux —, l’avantage de la fusion céramique devient incontournable :

🔥 Immunité aux cycles thermiques

Les tuiles solaires et les systèmes photovoltaïques intégrés au bâtiment (BIPV) subissent plus de 40 000 cycles thermiques sur 30 ans (variations quotidiennes de température, de la température ambiante à 65-85 °C). L’adhérence des adhésifs s’affaiblit progressivement à chaque cycle. La fusion céramique résiste à un nombre illimité de cycles car la couche noire est constituée du verre ; les deux ne peuvent se séparer.

☀️ Immunité à la dégradation par les UV

Les tuiles de toiture sont exposées de façon maximale aux UV. Les adhésifs organiques et certains revêtements se dégradent après des décennies d'exposition aux UV. Les motifs en céramique utilisent uniquement des matériaux inorganiques (oxydes métalliques, verre) déjà à leur état d'oxydation maximal – chimiquement impossibles à dégrader davantage sous l'effet des UV.

💧 Résistance à l'humidité

Même les modules à double vitrage hermétiquement scellés contiennent des traces d'humidité. Les environnements côtiers et marins y ajoutent des infiltrations de sel. Les adhésifs s'hydrolysent sur plusieurs décennies en présence d'humidité. Le verre céramique étant déjà un oxyde métallique hydraté, l'humidité ne peut le dégrader.

🛡️ Permanence mécanique

La couche noire est indissociable du verre et ne peut ni se rayer, ni s'abraser, ni s'user. Cette liaison mécanique est essentielle pour les tuiles solaires soumises au passage lors de la maintenance, ou pour les panneaux photovoltaïques intégrés au bâtiment exposés aux engins de nettoyage.

La réalité des codes du bâtiment : Lorsque les panneaux solaires deviennent des éléments structurels de bâtiments, ils doivent répondre aux normes de durabilité des matériaux de construction, et non pas seulement à celles des panneaux solaires. Seule la sérigraphie céramique offre une longévité équivalente à celle du verre, car la couche noire s'intègre à la structure du verre par fusion moléculaire.

Conception sans cadre : essentielle pour une véritable intégration architecturale

La sérigraphie céramique permet – et les applications BIPV/tuiles solaires l’exigent –construction de modules sans cadre.

Pourquoi les cadres compromettent les objectifs architecturaux

Les cadres traditionnels en aluminium posent des problèmes fondamentaux pour les applications intégrées au bâtiment :

• Discontinuité visuelle : Même les cadres anodisés noirs créent des transitions de profondeur et des lignes d'ombre qui perturbent l'uniformité de la façade.
• Différences de dilatation thermique : L'aluminium et le verre se dilatent à des vitesses différentes, créant des contraintes et des risques de défaillance d'étanchéité dans les systèmes BIPV.
• Voies d'infiltration de l'eau : Les interfaces cadre-verre nécessitent des joints et des mastics qui se dégradent, créant ainsi des voies d'infiltration dans les applications de toiture.
• Défis liés au nettoyage et à l'entretien : Les bords du cadre retiennent les débris, créant des contraintes d'entretien inappropriées pour les matériaux de construction permanents.
• Visibilité du montage : Les fixations et les rails du cadre restent partiellement visibles, ce qui nuit à l'intégration harmonieuse.

Les modules à double vitrage sans cadre éliminent ces compromis. Le laminé verre-verre assure une rigidité structurelle sans cadre externe, permettant une véritable intégration en tant que matériaux de construction plutôt qu'en tant qu'équipements fixés aux bâtiments.

Ingénierie structurelle des matériaux de construction solaire sans cadre

Les tuiles solaires sans cadre et les panneaux photovoltaïques intégrés au bâtiment (BIPV) nécessitent une ingénierie soignée pour remplacer les matériaux de construction conventionnels :

• Optimisation de l'épaisseur du double vitrage : Verre avant trempé à faible teneur en fer de 2,0 à 3,2 mm, verre arrière trempé de 2,0 à 3,2 mm (plus épais que les modules encadrés pour compenser l'absence de support de cadre)
• Traitement des bords : Les bords du verre meulés et polis empêchent l'amorçage de microfissures susceptibles de se propager sous contrainte mécanique.
• Encapsulation améliorée : Les encapsulants POE ou EPE s'étendent jusqu'aux bords du verre, créant des joints hermétiques sans compression du cadre.
• Intégration du système de montage : Les pastilles adhésives ou les points de fixation traversants remplacent les pinces de cadre, répartissant ainsi les charges sur toute la surface du verre.
• Certification de résistance au vent : Les modules sans cadre doivent présenter une résistance au vent équivalente ou supérieure à celle des matériaux de construction qu'ils remplacent.

La couche noire sérigraphiée en céramique peut s'étendre jusqu'au bord même du verre (à 1-2 mm près), dissimulant ainsi tout espace entre les cellules extérieures et le périmètre du verre, chose impossible à réaliser de manière fiable avec des méthodes adhésives qui nécessitent un dégagement au bord pour l'équipement de lamination.

Cellules à contact postérieur : le choix esthétique parfait

Lorsque la lunette arrière entièrement noircie élimine la visibilité latérale arrière, en la combinant avec Cellules solaires à contact arrière (ABC/HPBC) Elle crée une esthétique aussi épurée que possible en éliminant tous les composants de la surface avant.

Comprendre la technologie de contact arrière

Les cellules à contact arrière déplacent toutes les connexions électriques vers la surface arrière., laissant l'avant totalement dégagé. Deux types principaux dominent le marché haut de gamme :

ABC (All Back Contact / IBC – Interdigated Back Contact) :

• Tous les contacts positifs et négatifs à l'arrière sont interdigités.
• Rendement des modules commerciaux : 24-25% (Maxeon, Aiko)
• Performance éprouvée sur le terrain depuis plus de 20 ans, avec des garanties de 40 ans disponibles
• Prix élevé, mais technologie éprouvée

HPBC (Hybrid Passivated Back Contact) :

• Combine la technologie de passivation TOPCon avec une architecture à contact arrière
• Rendement record mondial d'un module : 25,4% (LONGi)
• Utilisation possible de lignes de production PERC modifiées, réduisant les coûts d'investissement 40%
• Technologie plus récente, mais expansion commerciale rapide

L'avantage esthétique

Les cellules solaires traditionnelles présentent des lignes de métallisation argentées ou cuivrées visibles sur leur face avant, qui réfléchissent la lumière et créent des motifs visuels. Même avec des cellules noires, ces lignes restent visibles. Les cellules à contact arrière éliminent complètement ce problème.:

• Métallisation nulle de la face avant : Absolument aucune ligne de grille, barre omnibus ou jonction visible
• Aspect noir uniforme : Toute la surface avant est en silicone noir continu, sans éléments réfléchissants.
• Avantage en matière d'absorption de la lumière : La métallisation de la face avant bloque 3-5% de la lumière incidente ; les cellules à contact arrière captent cette lumière, améliorant ainsi l’efficacité 5-7% par rapport aux conceptions à contact avant
• Idéal pour les panneaux photovoltaïques intégrés au bâtiment et les tuiles solaires : Associé à une vitre arrière entièrement noircie, le résultat est une uniformité visuelle parfaite quel que soit l'angle de vision.

L'alliance esthétique ultime : Cellules à contact arrière (face avant noire lisse) + verre arrière en céramique entièrement noirci (arrière noir opaque) + construction sans cadre (aucune discontinuité de bord) = uniformité visuelle complète adaptée aux applications architecturales les plus exigeantes.

Avantage du coefficient de température

Les panneaux entièrement noirs fonctionnent à une température de 2 à 5 °C supérieure à celle des panneaux traditionnels. Les cellules à contact arrière utilisent généralement du silicium de type N de pointe., qui offre des performances thermiques supérieures:

Résultat net : lorsque des cellules à contact arrière sont combinées à du verre céramique entièrement noir, la pénalité thermique due à l'esthétique noire (généralement 1-2%) est largement compensée par des coefficients de température améliorés par rapport aux cellules de type P standard, ce qui entraîne un impact net sur les performances inférieur à 0,5-0,7%.

Principales applications : tuiles solaires, BIPV et environnements difficiles

Les panneaux à double vitrage entièrement noirs, sans cadre et imprimés en céramique avec cellules à contact arrière excellent dans trois catégories d'applications spécifiques où l'esthétique et la durabilité convergent vers une grande permanence d'installation.

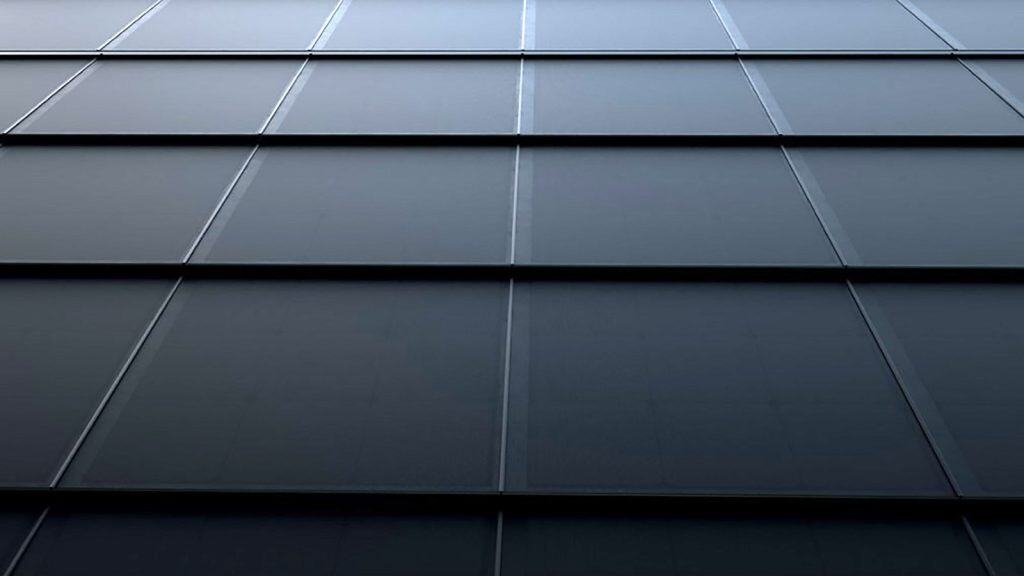

Tuiles solaires – L’application principale

Les tuiles solaires représentent le segment à la croissance la plus rapide pour les panneaux céramiques entièrement noirs sans cadre, car elles doivent à la fois servir de matériau de toiture et de générateur d'énergie :

• Statut permanent des matériaux de construction : Une fois posées, les tuiles ne sont pas faciles à remplacer. Les couches noires adhésives qui se détériorent après 15 ans engendrent des travaux de rénovation coûteux. La fusion céramique garantit une esthétique permanente de plus de 30 ans. adapter la durée de vie structurelle de la toiture.
• Conformité au code du bâtiment : Les tuiles solaires doivent répondre aux normes applicables aux matériaux de toiture en matière de résistance au feu, à l'arrachement par le vent, à la pénétration de l'eau et à l'impact de la grêle. La construction sans cadre à double vitrage avec verre noir en céramique répond à ces exigences tout en produisant de l'énergie.
• Intégration architecturale : L'impression sérigraphique sur céramique permet de reproduire des couleurs de toiture traditionnelles autres que le noir — terre cuite, gris ardoise, brun foncé — grâce à l'ajustement des pigments. Certains fabricants proposent des motifs céramiques texturés imitant les tuiles en terre cuite ou l'ardoise.
• Logistique d'installation : Les tuiles solaires s'installent selon les techniques de toiture classiques (emboîtement, chevauchement) plutôt que sur des supports. Leur conception sans cadre élimine toute interférence avec le chevauchement des tuiles.
• Considérations relatives au poids : Les tuiles solaires à double vitrage pèsent généralement de 10 à 12 kg/m² contre 15 à 20 kg/m² pour les tuiles en terre cuite traditionnelles, ce qui est compatible avec les charges admissibles standard des structures de toiture sans renforcement.

Exemple représentatif : Une installation résidentielle en Californie du Sud a opté pour des tuiles solaires en céramique noire avec cellules HPBC afin de remplacer des tuiles en terre cuite vieillissantes. Ce système de 8,2 kW assure une protection complète de la toiture contre les intempéries et produit de l’électricité. Il est garanti 40 ans, soit la durée de vie prévue de la maison.

Photovoltaïque intégré au bâtiment (BIPV)

Le BIPV représente l'exigence ultime d'intégration esthétique permanente, où les panneaux solaires remplacent littéralement les matériaux d'enveloppe de bâtiment conventionnels :

• Intégration des murs-rideaux de façade : Les panneaux en céramique entièrement noirs, sans cadre, peuvent remplacer les vitrages d'allège ou les vitrages de vision dans les systèmes de façades rideaux commerciales. Leur aspect noir parfaitement uniforme s'intègre harmonieusement aux vitrages architecturaux, aux panneaux métalliques et à la pierre naturelle. La permanence de la céramique garantit une apparence qui s'accorde avec la durée de vie du bâtiment, supérieure à 50 ans.
• Auvents et marquises : Lorsque les panneaux sont visibles par en dessous, toute dégradation de la couche noire est immédiatement perceptible. La fusion céramique élimine ce risque. Les cellules à contact arrière garantissent qu'aucun élément de la surface avant ne vienne altérer la vue du plafond.
• Rambardes de balcon : Les panneaux à double vitrage sans cadre peuvent servir de garde-corps de balcon transparents ou semi-transparents avec production d'énergie intégrée. Les motifs en céramique peuvent être ajustés pour une transparence variable.—noir dense là où l'intimité est nécessaire, clairsemé ou transparent là où la vue est souhaitée.
• Puits de lumière et vitrage zénithal : Les cellules à contact arrière en verre noir céramique créent des jeux de lumière intérieurs spectaculaires tout en produisant de l'énergie. L'absence de lignes de grille à l'avant produit des ombres plus nettes que les cellules traditionnelles.
• Optimisation du montage vertical : Les systèmes photovoltaïques intégrés au bâtiment (BIPV) s'installent généralement à la verticale. Les panneaux entièrement noirs à faible coefficient de température offrent de bonnes performances dans cette orientation, ce qui réduit la température de fonctionnement par rapport aux installations sur toiture inclinée.

Installations en environnement difficile

Les environnements côtiers, marins et industriels accélèrent la dégradation des alternatives à base d'adhésifs, rendant la fusion céramique essentielle pour une fiabilité à long terme :

• exposition marine et côtière : Les embruns salés corrodent les adhésifs et peuvent s'infiltrer sur les bords des modules. Le verre céramique résiste totalement à la pénétration du sel : composé d'oxyde métallique, il est inaltérable. La construction à double vitrage élimine les risques de délamination de la face arrière, fréquents en milieu marin.
• Exposition aux produits chimiques industriels : Les installations agricoles (émissions d'ammoniac provenant de l'élevage), les sites industriels (vapeurs acides/alcalines) et la pollution urbaine accélèrent la dégradation des matières organiques. Les motifs en céramique résistent à toute exposition chimique ; le verre inorganique ne réagit pas aux substances chimiques présentes dans l'air.
• Cycles de température extrêmes : Les installations en milieu désertique subissent quotidiennement des variations de température supérieures à 50 °C. Les liaisons adhésives s'affaiblissent progressivement sous l'effet des cycles thermiques. La fusion céramique permet de créer une structure monolithique en verre qui résiste à un nombre illimité de cycles thermiques.
• Climats tropicaux à forte humidité : Une humidité élevée et constante accélère l'hydrolyse de l'adhésif. Même dans les modules à double vitrage hermétiquement scellés, des traces d'humidité subsistent. Le verre céramique, quant à lui, est insensible à la dégradation induite par l'humidité.
• Plateformes et navires offshore : Les navires et les plateformes offshore exigent une durabilité maximale et une maintenance minimale. Les panneaux céramiques noirs sans cadre répondent à ces exigences, tout en offrant l'uniformité esthétique essentielle pour les yachts et les navires de croisière haut de gamme.

Cadre décisionnel : Quand spécifier des panneaux céramiques entièrement noirs sans cadre

Guide de décision de référence rapide

Idées fausses courantes concernant les panneaux en céramique entièrement noirs

❌ Mythe : “ La vitre arrière entièrement noire élimine toute production d'énergie ”
✓ Réalité : Ces panneaux sont conçus pour monofacial Pour les applications (tuiles solaires, BIPV, toitures) où l'éclairage arrière est minimal ou nul, et pour les installations au sol où le gain bifacial est important, la céramique à motifs (non entièrement noire) est plus appropriée.

❌ Mythe : “ Tous les panneaux entièrement noirs sont fondamentalement identiques. ”
✓ Réalité : La méthode de fabrication détermine la durabilité à long terme. Seule la sérigraphie céramique garantit l'intégrité du motif pendant 30 ans grâce à la fusion moléculaire du verre.

❌ Mythe : “ Les modules sans cadre sont trop fragiles pour les installations permanentes. ”
✓ Réalité : La construction sans cadre à double vitrage offre une résistance mécanique égale ou supérieure à celle des modules encadrés et élimine les modes de défaillance liés au cadre (corrosion, dégradation des joints).

❌ Mythe : “ Les panneaux noirs chauffent trop pour les tuiles solaires. ”
✓ Réalité : Les cellules de type N à contact arrière présentent des coefficients de température qui compensent largement les pertes thermiques. Impact net : < 0,71 TP3T par an par rapport aux panneaux standard.

❌ Mythe : “ La sérigraphie sur céramique est trop chère. ”
✓ Réalité : Pour les installations permanentes de 30 ans (tuiles solaires, BIPV), la durabilité de la céramique élimine les coûts de remplacement et d'entretien. Le coût du cycle de vie est inférieur à celui des alternatives moins chères nécessitant un remplacement à mi-vie.

Spécifiez les panneaux sans cadre entièrement noirs lorsque :

• Les panneaux deviennent des matériaux de construction. Tuiles solaires, façades photovoltaïques intégrées au bâtiment, auvents architecturaux – chaque fois que des panneaux remplacent les composants conventionnels de l’enveloppe du bâtiment, la permanence de la céramique est incontournable.
• L'accès pour la maintenance est difficile, voire impossible. Murs-rideaux photovoltaïques intégrés, toitures inaccessibles, installations offshore : les situations où le remplacement des panneaux exige des efforts et des coûts importants nécessitent des matériaux qui durent toute la vie du bâtiment.
• Il existe une exposition environnementale difficile. Environnements marins, côtiers, tropicaux à forte humidité, chimiques industriels, cycles de température extrêmes : les conditions qui accélèrent la dégradation des adhésifs nécessitent une immunité céramique.
• Il existe des exigences esthétiques de haut niveau. Résidences de luxe, propriétés commerciales prestigieuses, hôtellerie — des applications où la dégradation de l'apparence nuit à la valeur de la propriété ou à l'image de marque.
• Les codes du bâtiment imposent des normes relatives aux matériaux de construction. Lorsque les composants solaires doivent répondre aux exigences des matériaux de toiture/façade (feu, vent, eau, durabilité), la fusion céramique offre une permanence équivalente à celle du verre.
• La surface avant doit être propre. Lorsque les panneaux sont visibles à hauteur des yeux ou d'en bas (auvents BIPV, garde-corps, surplombs), les cellules à contact arrière éliminent toute visibilité de la métallisation avant.
• La protection par garantie à long terme est importante. Les projets institutionnels, les bâtiments publics et les propriétés commerciales où la dégradation esthétique engendre des risques juridiques bénéficient de la performance garantie à long terme de la céramique.

Performance de la zone climatique :

• climats chauds et secs (Sud-Ouest des États-Unis, Moyen-Orient) : Les cellules de type N à contact arrière minimisent les pertes thermiques ; la céramique résiste aux températures extrêmes et aux UV sans dégradation.
• Climats chauds et humides (Asie du Sud-Est, Côte du Golfe) : L'immunité de la céramique à l'humidité et le double vitrage hermétique assurent une durabilité optimale
• Climats côtiers (Méditerranée, côte Pacifique) : Résistance aux embruns salés essentielle — le verre céramique ne peut pas se corroder
• climats froids (Europe du Nord, régions montagneuses) : La surface noire facilite l’évacuation de la neige, les variations de température sont négligeables par temps froid, et la céramique résiste aux cycles de gel-dégel.
• Climats variables (États-Unis continentaux, Europe centrale) : Les fortes variations de température accélèrent la rupture des adhésifs ; la fusion céramique résiste à des cycles thermiques illimités.

Envisagez des solutions alternatives lorsque :

• L'installation est temporaire ou de courte durée. Les projets dont la durée de vie prévue est inférieure à 15 ans peuvent ne pas tirer pleinement parti de la permanence du cycle de vie de la céramique.
• Le budget est la priorité absolue. Les panneaux adhésifs entièrement noirs coûtent initialement 10 à 151 TP3T de moins. Pour les applications où une durée de vie de 15 à 20 ans est suffisante et où le remplacement est simple, cette solution peut convenir.
• L'installation a une visibilité limitée. Les toitures commerciales standard, les installations au sol — où la dégradation esthétique a un impact minimal — ne justifient pas le surcoût lié à la céramique.
• Le gain bifacial est essentiel. Les systèmes à montage au sol optimisés pour les performances bifaciales doivent utiliser une vitre arrière en céramique à motifs ou transparente, et non une vitre arrière entièrement noire.
• Des limitations d'accès à la technologie existent. L'impression sérigraphique sur céramique nécessite un équipement spécialisé haute température. Tous les fabricants ne la proposent pas, notamment pour les spécifications personnalisées.

Fabrication sur mesure : L'avantage Couleenergy

L'important investissement requis pour la sérigraphie sur céramique crée des barrières naturelles à l'entrée. La plupart des fabricants ne proposent pas de verre céramique entièrement noir ou exigent des quantités de commande énormes qui excluent les applications spécifiques.

Fabrication de qualité accessible

L'investissement de Couleenergy dans une infrastructure d'impression sérigraphique céramique permet une production haut de gamme de double vitrage entièrement noir avec des quantités minimales pratiques pour les tuiles solaires, le BIPV et les applications spécialisées :

• Capacité totale en verre céramique noir : La vitre arrière est entièrement noircie par fusion céramique à 600-750 °C, et non par simple impression de motifs. Ce procédé garantit l'opacité totale requise pour les tuiles solaires et les systèmes photovoltaïques intégrés au bâtiment (BIPV), où la visibilité arrière est inacceptable.
• Intégration de cellules à contact arrière : Capacité d'approvisionnement et d'assemblage de cellules HPBC (Hybrid Passivated Back Contact). L'association de cellules à contact arrière, de verre céramique entièrement noir et d'une conception sans cadre offre une esthétique optimale pour les applications haut de gamme.
• Formulations céramiques sur mesure : Au-delà du noir standard, les pigments céramiques peuvent être adaptés aux exigences architecturales : gris foncé, terre cuite, tons ardoise pour les tuiles solaires ; nuances de noir spécifiques pour les panneaux photovoltaïques intégrés au bâtiment (BIPV) assorties aux matériaux de construction adjacents.
• Formats et puissances non standard : Les tuiles solaires nécessitent des dimensions et des formes sur mesure (rectangulaires, trapézoïdales, pentagonales pour les toitures à quatre pans). Leur puissance varie de 5 W pour les modules spéciaux à plus de 710 W pour les configurations haute puissance. Les configurations électriques sont adaptées aux exigences du projet (12 V, 24 V, 48 V pour les systèmes hors réseau ; montage série/parallèle optimisé pour les installations photovoltaïques intégrées au bâtiment).
• Expertise en construction sans ossature : Systèmes de montage spécialisés, traitement des bords, spécifications de collage pour panneaux à double vitrage sans cadre utilisés comme matériaux de construction.

Normes de contrôle de la qualité et de fabrication

La permanence de la sérigraphie céramique rend le contrôle qualité en cours de fabrication absolument crucial. Les défauts de motif ne peuvent être corrigés après une cuisson à 600-750 °C.

Points de contrôle de qualité critiques

• Uniformité de la couverture d'encre (pour un noircissement complet) : Lorsque la vitre arrière est entièrement noircie, l'opacité doit être totale et uniforme sur toute la surface (100%). Les zones fines ou les micro-perforations compromettent le camouflage. Un contrôle optique automatisé vérifie la couverture.
• Précision de la température de cuisson : Une température trop basse (inférieure à 600 °C) empêche la fusion complète des frittes de verre, ce qui risque d'entraîner un délaminage ultérieur. Une température trop élevée (supérieure à 770 °C) peut déformer le verre ou provoquer un étalement des motifs. Contrôle de la température : ±10 °C tout au long du cycle de cuisson.
• Uniformité de l'épaisseur de la couche céramique : Après cuisson, l'épaisseur de la couche céramique est généralement de 0,1 à 0,3 mm. Les variations d'épaisseur influent sur les propriétés optiques et les contraintes mécaniques. Tolérance : ±0,05 mm en surface.
• Tests d'adhérence après cuisson : Des tests normalisés de quadrillage et d'arrachement à l'aide d'un ruban adhésif vérifient la fusion complète de la céramique. Les pièces correctement cuites ne présentent aucune délamination lors des essais destructifs : la couche de céramique est solidaire du verre.
• Vérification du traitement des bords : Pour les modules sans cadre, la qualité du meulage et du polissage des bords empêche l'apparition de fissures. La rectitude des bords, les dimensions des chanfreins et l'état de surface sont vérifiés pour chaque panneau.
• Imagerie par électroluminescence (EL) : L'imagerie EL après laminage permet de vérifier que les cellules ne sont pas endommagées par le processus de cuisson céramique à haute température. Toute microfissure ou tout dommage cellulaire apparaît sous forme de zones sombres sur les images EL.

L'impression sérigraphique céramique de qualité résiste à tous les tests de vieillissement accéléré sans aucune dégradation du motif, confirmant ainsi que la fusion permanente répond aux exigences de durabilité des panneaux solaires et des matériaux de construction.

Spécifications d'approvisionnement et exigences techniques

Lors de la spécification de panneaux céramiques entièrement noirs sans cadre à double vitrage pour tuiles solaires, BIPV ou installations en environnement difficile, des spécifications détaillées vous garantissent de recevoir une véritable fusion céramique, et non des alternatives adhésives commercialisées comme équivalentes.

Spécifications essentielles à demander

1. Méthode d'application de la couche noire : Exiger une confirmation écrite explicite que la couche noire utilise une encre céramique cuite à 600-750 °C lors de la trempe du verre, créant une fusion moléculaire permanente. Demander des données de test d'adhérence par quadrillage démontrant l'absence de délamination après 200 cycles thermiques selon la norme IEC 61215.
2. Noircissement intégral vs impression de motifs : Pour les tuiles solaires et les systèmes photovoltaïques intégrés au bâtiment (BIPV), spécifiez “ noircissement intégral de la surface intérieure du verre arrière par fusion céramique ” et non pas seulement “ impression de motifs sur les barres omnibus et les interstices ”. Les méthodes adhésives peuvent imiter l’impression de motifs, mais ne peuvent pas garantir un noircissement uniforme et permanent avec la céramique.
3. Spécifications technologiques des cellules : Demander des cellules à contact arrière (ABC ou HPBC de préférence) avec un coefficient de température documenté ≤ -0,30%/°C. Exiger que le fabricant indique le fournisseur de cellules et le type de technologie.
4. Spécifications du verre : Verre avant trempé à faible teneur en fer avec traitement antireflet. Verre arrière trempé avec noircissement céramique intégral sur la face intérieure. Veuillez vérifier que les deux verres sont bien trempés (et non simplement renforcés thermiquement).
5. Construction sans cadre : Demander la documentation relative aux essais de résistance structurelle, notamment la résistance au vent, la résistance aux chocs (essai de grêle selon la norme IEC 61215) et les systèmes de fixation homologués pour une installation sans cadre. Préciser le traitement des bords (meulés et polis).
6. Type d'encapsulant : Spécifiez des couches d'encapsulant noires en POE ou EPE (et non en EVA, qui présente un risque de dégradation à long terme plus élevé). Le POE offre une meilleure stabilité aux UV et une résistance à l'humidité équivalente à la permanence du verre céramique.
7. Structure de la garantie : Les panneaux sans cadre en céramique noire haut de gamme garantissent généralement une rétention de puissance de 98% la première année, puis de 87 à 90% après 30 ans (dégradation annuelle de 0,33 à 0,43%). Garantie produit : 12 à 15 ans minimum. Il est important que la garantie couvre explicitement l’intégrité esthétique et pas seulement la puissance, ce qui témoigne de la confiance du fabricant dans la durabilité de la céramique.
8. Documentation relative aux essais environnementaux : Pour les environnements difficiles, demandez les résultats des tests de brouillard salin IEC 61701 (niveau de gravité 6), les résultats des tests d'ammoniac IEC 62716 et les résultats des tests de chaleur humide prolongés (plus de 2000 heures).

Collaborer avec les fabricants

Les fabricants de qualité de panneaux céramiques entièrement noirs sans cadre doivent fournir un support technique complet pour les applications de ce matériau de construction :

• Liste détaillée des matériaux : Spécifications exactes pour le verre (fabricant, type, revêtement), l'encre céramique (composition, programme de cuisson), l'encapsulant (fabricant, formulation), les cellules (fabricant, technologie, bac d'efficacité).
• Vérification de la fusion de la céramique : Les images de microscopie en coupe transversale montrent une couche de céramique fusionnée à la surface du verre, et non pas simplement posée dessus comme un revêtement distinct. Les données d'analyse thermique confirment la température de fusion atteinte.
• Capacités de personnalisation des modèles (pour BIPV) : Pour les systèmes BIPV nécessitant des motifs, des couleurs ou des variations de transparence spécifiques en céramique, les fabricants doivent démontrer leur capacité de développement de motifs à l'aide de dessins techniques et de prototypes physiques.
• Conseils d'installation pour les matériaux de construction : Les tuiles solaires et les systèmes photovoltaïques intégrés au bâtiment sans cadre nécessitent des méthodes de montage spécifiques. Les fabricants doivent fournir des systèmes de montage homologués, des calculs de charge, des spécifications d'étanchéité des bords et des recommandations d'installation pour une intégration optimale au bâtiment.
• Données de performance sur le terrain : Les fabricants établis peuvent faire référence à des installations existantes entièrement noires en céramique, démontrant ainsi l'intégrité du motif après des années d'exposition sur le terrain dans des conditions similaires à votre application.
• Assistance en matière de conformité aux codes du bâtiment : Pour les tuiles solaires et les systèmes photovoltaïques intégrés au bâtiment (BIPV), les fabricants doivent fournir une documentation sur la résistance au feu, les résultats des tests de résistance au vent, les résultats des tests de pénétration d'eau et les autres certifications de matériaux de construction requises par les codes locaux.

Commencer

Pour les projets nécessitant des panneaux solaires à double vitrage entièrement noirs, sans cadre et imprimés en sérigraphie céramique — qu'il s'agisse de tuiles solaires, d'intégration de murs-rideaux BIPV ou d'installations en environnement difficile :

📧 Contactez Couleenergy directement :

E-mail: info@couleenergy.com

Téléphone: +1 737 702 0119

Notre équipe d'ingénieurs peut évaluer si les panneaux céramiques entièrement noirs sans cadre correspondent à vos exigences en matière de matériaux de construction, fournir des spécifications techniques optimisées pour les tuiles solaires ou les applications BIPV et vous guider dans la formulation de céramique personnalisée si le noir standard ne correspond pas à vos matériaux architecturaux.

En résumé : les matériaux de construction permanents nécessitent une fabrication permanente

Lorsque les panneaux solaires passent d'équipements fixés sur les bâtiments à des matériaux intégrés à ces derniers (tuiles solaires, façades photovoltaïques, auvents architecturaux), les exigences en matière de durabilité évoluent fondamentalement. Les matériaux de construction doivent durer de 30 à 50 ans, voire plus, sans aucune dégradation esthétique. Ils doivent respecter les normes de construction en matière de résistance au feu, au vent, à l'eau et de performance structurelle. Ils doivent supporter des décennies d'exposition à des conditions environnementales difficiles sans entretien.

Seule la sérigraphie céramique permet d'obtenir ce résultat. Le procédé de fusion à 600-750 °C crée une liaison moléculaire permanente entre la couche de céramique noire et le substrat en verre ; ils forment ainsi une structure unifiée et inaltérable. Associé à des cellules à contact arrière qui éliminent la métallisation de la face avant et à une construction sans cadre qui supprime les discontinuités des bords, ce procédé garantit une uniformité visuelle parfaite pour toute la durée de vie du bâtiment.

Perspective d'investissement : Les panneaux céramiques entièrement noirs sans cadre coûtent entre 12 et 181 TP3T de plus que les solutions adhésives lors de l'installation. Cependant, pour les tuiles solaires et les systèmes photovoltaïques intégrés au bâtiment (BIPV), où les panneaux sont des éléments de construction permanents, l'alternative consiste à remplacer les panneaux en milieu de vie lorsque les couches adhésives se décollent. Cette opération nécessite la mise en place d'échafaudages, la démolition, l'élimination des déchets et la réinstallation, pour un coût 2 à 3 fois supérieur au prix initial des panneaux. La permanence de la céramique garantit un retour sur investissement positif sur l'ensemble du cycle de vie pour toute installation prévue pour durer plus de 20 ans.

L'industrie solaire a évolué et ne se limite plus aux panneaux photovoltaïques classiques montés sur des supports. Les tuiles solaires et le BIPV représentent l'avenir : des bâtiments qui produisent leur propre énergie grâce à des matériaux qui valorisent l'architecture au lieu de la compromettre. Cela exige une fabrication aussi durable que les matériaux de construction traditionnels, et non des couches adhésives qui se détérioreront avant la moitié de la durée de vie du bâtiment.

Optez pour des panneaux solaires en céramique sérigraphiés noirs sans cadre lorsque l'énergie solaire s'intègre à l'architecture. Votre bâtiment vous en remerciera dans trente ans..
