Fahrzeugintegrierte Photovoltaik und Verschattungsverluste: Was eine Feldstudie mit 200 Lkw bewies – und warum rückseitig aufliegende Solarmodule die Gleichung verändern

Eine japanische Feldstudie mit 200 Lkw bestätigte, dass fahrzeugmontierte Solarzellen unter realen Fahrbedingungen etwa 701 TP3 T horizontale Sonneneinstrahlung erhalten. Dies ist kein Problem der Modultechnologie, sondern ein geometrisches Problem. Wie effizient die verbleibenden 701 TP3 T jedoch bei wechselnder, teilweiser Verschattung genutzt werden, ist eine Frage der Modultechnologie. Hier erweist sich die Rückseitenkontaktierung von Solarmodulen als wichtiger Bestandteil der Flottenspezifikationen.

Das Studiendesign-Detail, das für die Modulauswahl relevant ist

Das Team von Miyazaki entschied sich für CIGS-Dünnschichtmodule (Kupfer-Indium-Gallium-Selenid). Dieses Detail ist wichtig für die Interpretation der Ergebnisse durch die Beschaffungsteams bei der Bewertung kristalliner BC-Module.

CIGS-Module sind deutlich weniger anfällig für den Ausfall der Bypass-Diodenkaskade, der bei kristallinen Silizium-Stringmodulen unter Teilverschattung auftritt. Eine CIGS-Zelle ist ein monolithisches Dünnschichtbauelement – Schatten reduzieren die Leistung proportional über die beschattete Fläche, anstatt Bypass-Ereignisse auf String-Ebene auszulösen, die ganze Zellgruppen nahezu auf Null reduzieren können. Daher eignen sich CIGS-Module gut als Vergleichsgrundlage für eine Studie, die die Auswirkungen von Einstrahlung und Energiefluss isoliert untersucht. Allerdings berücksichtigen die in der Studie berechneten Brennstoffeinsparungen bereits eine gewisse Schattentoleranz, die herkömmliche kristalline Module nicht erreichen würden.

Auszeichnung im Ingenieurwesen

Die Bestrahlungsstärkelücke des 30% ist ein geometrischer und orientierungsbedingter Verlust. – Verursacht durch umgebende Objekte, die das Sonnenlicht abschirmen und den Winkel des Fahrzeugs zur Sonne verändern. Keine Modultechnologie ändert daran etwas. Dies würde für jedes Panel gleichermaßen gelten.

Innerhalb der verbleibenden 70%, CIGS-Module zeigten bereits eine schattentolerante Energiegewinnung. Fortschrittliche BC-Kristallinmodule – mit feinerer elektrischer Segmentierung, interner Stromführung und ohne Verschattung durch die Vorderseite – sind so konstruiert, dass sie die 70%-Laserdiode effizienter nutzen als sowohl Standard-Kristallinmodule als auch, unter komplexen Teilschattenbedingungen, CIGS-Module. Dies ist die Grundlage des BC-Vorteils für VIPV.

Die Miyazaki-Werte stellen einen validierten, konservativen Referenzwert für die Mindestleistung des BC-Moduls VIPV dar – keine Obergrenze.

Warum Fahrzeugbeschattung nicht wie Dach-PV-Anlagen modelliert werden kann

Ein Planer von Photovoltaikanlagen auf Dächern erstellt eine statische Verschattungskarte. Dachneigung, nahegelegene Bäume und Gebäudegrundrisse werden einmalig erfasst. Die Verschattungsmuster wiederholen sich saisonal und können bei der Installation optimiert werden.

Ein Fahrzeug verkehrt in einer sich ständig verändernden Schattenumgebung. Auf einer einzigen städtischen Lieferroute begegnet das Dach eines Lkw folgenden Einflüssen:

Schattenkorridore schaffen, die sich mit jeder Änderung der Straßenrichtung verschieben
Die Schatten von Brücken, Überführungen und Verkehrsschildern dauern bei Autobahngeschwindigkeit weniger als eine Sekunde.
Schatten von Oberleitungen, Verkehrsschildern und Ampeln entfernen
Seitenschatteneinfall durch benachbarte schwere Fahrzeuge an Verkehrsstaus
Selbstbeschattung durch Dachkonstruktionen, Antennen, Ladungsabweiser und Klimaanlagen
Kontinuierliche Orientierungsänderungen beeinflussen den Einfallswinkel der Sonne.
Geparkter Schatten an Laderampen, Verteilzentren oder Raststätten

Es handelt sich hierbei nicht um gelegentliche Teilbeschattung. Vielmehr ist es eine kontinuierliche, probabilistische und multidirektionale Variation der Bestrahlungsstärke über die Moduloberfläche während des gesamten Betriebstages.

Das Miyazaki-Team verwendete die Aperturmatrix-Mittelung.^[7] — eine Rechentechnik, die gerichtete Lichtbeiträge über diskretisierte Oberflächenelemente in einem lokalen Koordinatensystem integriert — um diese Komplexität genauer zu modellieren, als es ein flacher Bestrahlungsstärkekorrekturfaktor ermöglicht.

Frühere VIPV-Ertragsberechnungen verwendeten einen einfachen Multiplikator für die horizontalen Bestrahlungsdaten. Die tatsächliche Fahrzeugbeschattung ist jedoch richtungsabhängig, dynamisch, oberflächenspezifisch und kontextabhängig. Eine Studie mit einem japanischen Lkw im Stadtverkehr ergibt ein anderes Verhältnis als eine Studie mit einem europäischen Lkw auf Autobahnen, einem Wohnmobil im Mittelmeerraum oder einem Schiff. Käufer sollten nach Möglichkeit regionale und streckenspezifische Modelle verwenden und den Wert 70% als Referenzwert für den Stadtverkehr und nicht als universelle Konstante betrachten.

Der Back-Contact-Engineering-Case für VIPV

Um zu verstehen, warum die BC-Architektur besser für VIPV geeignet ist, ist es hilfreich, genauer zu betrachten, wie herkömmliche kristalline Module unter Fahrzeugbedingungen versagen.

Ein Standardmodul mit 60 Zellen verfügt über drei Bypass-Dioden, die jeweils eine Gruppe von 20 in Reihe geschalteten Zellen schützen. Fällt ein Schatten auf einen Teil einer solchen 20-Zellen-Gruppe, kann die zugehörige Bypass-Diode aktivieren und die Leistung dieser 20 Zellen auf nahezu null reduzieren. Ein Schatten, der 5–81 TP3T der Modulfläche bedeckt, kann ein Drittel der Gesamtleistung eliminieren. Bei einem Lkw, der durch ein Stadtgebiet mit häufigen Schattenereignissen fährt, führt dies zu einem anhaltenden Ertragsverlust, der in keinem STC-Datenblatt aufgeführt ist.

Halbzellenmodule verwenden 6 Bypass-Dioden zum Schutz kleinerer Gruppen, was die Auswirkungen des Bypass reduziert – die grundlegende Anfälligkeit für Reihenschaltungen bleibt jedoch bestehen, sobald ein Schatten die Grenze einer Zellgruppe überschreitet.

Rückseitig kontaktierte Zellen lösen dieses Problem auf architektonischer Ebene. Alle Kontakte befinden sich auf der Rückseite. Die Vorderseite weist keine Metallgitter, Stromschienen oder Kontakte auf. Dies bietet drei entscheidende Vorteile für VIPV.

Höhere Leistungsdichte. Die Frontmetallisierung schirmt bei herkömmlichen Solarzellen typischerweise 3–51 TP3T der einfallenden Strahlung ab. Durch deren Entfernung vergrößert sich die aktive, photonenabsorbierende Fläche. Bei Fahrzeugen mit begrenzter und fester Dachfläche verbessert dies direkt die Wattzahl pro Quadratmeter und den gesamten täglichen Energieertrag.

Bessere Temperaturleistung. Fahrzeugdächer erreichen im Sommer üblicherweise Zelltemperaturen von 60–70 °C. Der Leistungsverlust skaliert linear mit dem Temperaturkoeffizienten des Moduls. Sowohl HPBC 2.0 als auch ABC erreichen −0,261 TP3T/°C – den besten Wert unter den kommerziell erhältlichen kristallinen Siliziumarchitekturen. Bei einem Temperaturanstieg von 40 °C über die STC-Referenztemperatur von 25 °C entspricht dies einer Leistungsreduzierung von ca. 10,41 TP3T, verglichen mit etwa 141 TP3T bei Standard-PERC. Jedes Grad Dachtemperatur wirkt sich direkt auf den Ertrag aus, und der Temperaturvorteil von BC wird durch seine Schattentoleranz an jedem heißen Betriebstag noch verstärkt.

Verbesserte Stromführung bei Teilverschattung. Rückseitenkontaktierungen ermöglichen eine feinere Segmentierung der Teilstränge auf der Rückseite. Fortschrittliche BC-Zellendesigns verfügen über interne Strommanagementnetzwerke, die den Leistungsverlust bei teilweiser Verschattung des Moduls reduzieren. Auf einem Fahrzeugdach, wo Schatten den ganzen Tag über über das Panel wandern, führt dies zu einer systematischen Ertragssteigerung – und nicht nur zu einem Vorteil in einem Sonderfall.

HPBC 2.0 vs. ABC vs. N-Typ TOPCon: Direktvergleich für VIPV

Für Premium-VIPV im Jahr 2026 werden am häufigsten drei Architekturen kristalliner Siliziumzellen in Betracht gezogen. Der nachfolgende Vergleich basiert auf aktuellen Marktdaten und veröffentlichten Herstellerspezifikationen.

Kriterium	HPBC 2.0 LONGi Hybrid Passivated BC	ABC / IBC-Klasse z.B. AIKO All Back Contact	TOPCon vom Typ N (2026) Führende Hersteller
Halbschattentoleranz	Stark — internes Strommanagementnetzwerk; der Hersteller gibt bis zu 70% weniger Abschattungsverluste im Vergleich zu herkömmlichen ^[8]	Stark — Die rückseitige Kontaktanordnung ermöglicht eine feinere Segmentierung der einzelnen Zeichenketten und eine Isolierung der Schattierungen auf Zellebene.	Mäßig — 3-Dioden- (oder 6-Dioden-Halbschnitt-) Bypass-Design; Streifenschatten können erhebliche Leistungsverluste verursachen
Modulleistungsdichte (2026)	~220–248 W/m² ~22–24,8% Moduleffektivität.	~230–250 W/m² ^[9] ~23–25,0% Moduleffektivität.	~225–240 W/m² ~22,5–24%; vergleichbar mit BC in Bezug auf die Rohdichte
Temperaturkoeffizient (Pmax) ^[10]	−0,26%/°C Bei 65 °C: ca. −10,4% vs. STC	−0,26%/°C Bei 65 °C: ca. −10,4% vs. STC — bester verfügbarer Wert	−0,29 bis −0,30%/°C Bei 65 °C: ca. −11,6–12,0% vs. STC
Hotspot-Risiko (Fahrzeug)	Untere — Die interne Wärmeleitung reduziert die lokale Wärmeansammlung im Schatten.	Untere — silberfreie Architektur; kein Ausfallmechanismus durch Frontgitterkorrosion	Mittel bis hoch — Die Aktivierung des Bypass kann zu einer lokalen Wärmeentwicklung in der Nähe von Fahrzeugklebstoffen und Lack führen.
Vorderansicht	Komplett schwarz, keine Frontgitterlinien – OEM-kompatible Optik	Vollständig gereinigte schwarze Front — höchster OEM-Ästhetikstandard	Sichtbare silberne Stromschienen und Rasterlinien – weniger geeignet für die Integration in die sichtbare Fahrzeugoberfläche
Wo der BC-Vorteil entscheidend ist	Nutzfahrzeugflotte (Lkw, Anhänger, Lieferwagen) – Lichttoleranz + Kostenbilanz	Elektrofahrzeuge für den Personenverkehr, Premium-Reisemobile, Solardächer, Boote – höchste Effizienz + erstklassige Ästhetik	Statische Dach- und Bodenmontage – wettbewerbsfähig hinsichtlich der Kosten pro Watt, aber nicht hinsichtlich der realen VIPV-Ausbeute.
Modulkosten (relativ)	Premium im Vergleich zu TOPCon; niedriger als ABC	Höchste Anforderungen – komplexe N-Typ-Waferverarbeitung, anspruchsvolle Rückseitenstrukturierung	Die günstigste der drei Varianten – weit verbreitet hergestellt; wettbewerbsfähigstes Preis-pro-Watt-Verhältnis

Die Werte für Leistungsdichte und Temperaturkoeffizient stammen aus veröffentlichten Herstellerdatenblättern (2024–2026). Die TOPCon-Werte beziehen sich auf Produkte führender Hersteller aus dem Jahr 2026, darunter LONGi Hi-MO 7, JA Deep Blue 4.0 und die Jinko Tiger Neo-Serie. Die tatsächlichen Werte können je nach Produktvariante variieren.

Die Tabelle korrigiert ein weit verbreitetes Missverständnis im VIPV-Markt: Die Premium-TOPCon-Module des Jahres 2026 haben den Leistungsdichteunterschied zu BC weitgehend aufgeholt. Der eigentliche Unterschied liegt nicht allein in der Leistungsdichte, sondern in der Kombination aus Teilverschattungs-Strommanagement, niedrigerem Temperaturkoeffizienten und OEM-tauglicher Optik, die BC unter Fahrzeugbedingungen einzigartig bietet.

Sowohl HPBC 2.0 als auch ABC weisen einen Temperaturkoeffizienten von −0,261 TP3T/°C auf – den besten Wert unter den kommerziellen kristallinen Silizium-Zellarchitekturen. Bei einer Zelltemperatur von 65 °C auf einem Fahrzeugdach (40 °C über dem STC-Referenzwert) entspricht dies einer Leistungsreduzierung von ca. 10,41 TP3T, verglichen mit etwa 11,6–12,01 TP3T bei Premium-TOPCon und 14,0–14,81 TP3T bei Standard-PERC. BC-Module liefern allein durch besseres Wärmemanagement 1,2–4,41 TP3T mehr Leistung als vergleichbare Technologien, was sich zusätzlich durch die Vorteile bei Teilverschattung während des Betriebstages verstärkt.

Warum die Modulkonstruktion die langfristige VIPV-Leistung bestimmt

Die Zellarchitektur allein reicht nicht aus. Eine hocheffiziente BC-Zelle in einem schlecht konstruierten Laminat zeigt innerhalb von 24–36 Monaten Fahrzeugbetrieb messbare Leistungseinbußen. Die Frontfolie, die Zusammensetzung des Verkapselungsmaterials, die rückseitige Verstärkung, die Kantenabdichtung und die Konstruktion der Anschlussdose entscheiden darüber, ob das Modul seine Nennleistung über die gesamte zehnjährige Nutzungsdauer erbringt.

Frontfolie: ETFE vs. PET

PET-Folie (Polyethylenterephthalat) ist Standard für kostengünstige flexible Paneele. Sie vergilbt unter UV-Strahlung zunehmend, wodurch die Lichtdurchlässigkeit abnimmt, und wird durch Reinigungsmittel, Straßenschmutz und mechanischen Abrieb, denen Fahrzeugoberflächen regelmäßig ausgesetzt sind, beeinträchtigt. ETFE-Folie (Ethylentetrafluorethylen) behält ihre Lichtdurchlässigkeit auch bei längerer UV-Bestrahlung über 931 µm T3T, ist chemisch beständig gegenüber aggressiven Reinigungsmitteln und weist eine deutlich bessere Oberflächenbeständigkeit auf.^[11] Für jedes VIPV-Modul, das auf eine Lebensdauer von 10 Jahren ausgelegt ist, ist ETFE die geeignete technische Spezifikation – keine Premium-Option.

Verkapselungsmaterial: POE vs. EVA

EVA (Ethylen-Vinylacetat) ist aufgrund seiner Kosten und der bekannten Herstellungspraxis das am häufigsten verwendete Verkapselungsmaterial für Photovoltaikzellen. Unter dem Einfluss von Feuchtigkeits- und Temperaturschwankungen hydrolysiert EVA und setzt Essigsäure frei, die Zellkontakte korrodiert, die Delamination beschleunigt und die Leistung mit der Zeit mindert. In Fahrzeugen, wo häufig Kondenswasser auftritt, die Dichtungen durch Vibrationen beansprucht werden und die Temperaturschwankungen zwischen nächtlichem Parken und Spitzenbetrieb am Tag groß sind, altert EVA schneller als unter statischen Bedingungen auf dem Dach. POE (Polyolefin-Elastomer) weist eine deutlich geringere Wasserdampfdurchlässigkeit auf und erzeugt keine sauren Hydrolyseprodukte.^[12] Bei BC-Zellen – die komplexe Metallisierungsmuster auf der Rückseite aufweisen – ist die POE-Verkapselung auf beiden Seiten des Zellstapels die richtige Spezifikation für eine langfristige Leistungsfähigkeit.

Mehrlagige, verstärkte Konstruktion und Modulgewicht

Kristalline BC-Zellen neigen unter mechanischer Belastung zu Mikrorissen. Fahrzeugdächer sind ständigen Vibrationen, starken Temperaturschwankungen, Windlasten bei Autobahngeschwindigkeit und Biegebeanspruchungen durch die Montage auf gekrümmten Oberflächen ausgesetzt. Ein einfacher 5-Schicht-Aufbau – Frontfolie, Verkapselungsmaterial, Zellen, Verkapselungsmaterial, Rückfolie – ist für den mehrjährigen Fahrzeugbetrieb unzureichend.

Eine neunlagige Konstruktion mit beidseitigen Verbundverstärkungsfolien – darunter Materialien wie CPC (Zellschutzverbundwerkstoff), Glasfaser und Verbundfolie auf jeder Seite des Zellstapels – verbessert die Beständigkeit gegen Mikrorisse, Delamination und Materialermüdung im Fahrzeugbetrieb deutlich. Jede Schicht erfüllt eine spezifische Schutzfunktion.

Modulgewicht: ETFE flexibel vs. Glas

Standard-PV-Module mit Glas/Rückseitenfolie: ca. 11–14 kg/m². Standard-Glas/Glas: ca. 16–18 kg/m². Premium-ETFE-Flexmodule: ca. 3,5–5,5 kg/m².

Bei einem 13,6 m langen EU-Sattelauflieger mit 38 m² nutzbarer Dachfläche erhöhen Glasmodule das Gewicht um 418–684 kg. Flexible ETFE-Module erhöhen das Gewicht um 133–209 kg. Der Gewichtsunterschied von 285–475 kg entspricht einer direkten Erhöhung der Nutzlastkapazität bei einem zulässigen Gesamtgewicht von maximal 40 Tonnen in der EU – ein spürbarer Vorteil im gewichtssensiblen Güterverkehr.

VIPV und der regulatorische Rückenwind: EU, Japan und die USA

Flottenbetreiber, die VIPV im Jahr 2026 evaluieren, agieren nicht im politischen Vakuum. In drei wichtigen Märkten konvergieren die regulatorischen Anforderungen, wodurch Fahrzeugsolaranlagen sowohl zu einem Instrument zur Einhaltung von Vorschriften als auch zu einer Investition in Effizienz werden.

EU: Geänderte CO₂-Normen für schwere Lkw schaffen eine Übergangslücke

Mit der EU-Verordnung 2024/1610 – mit der die ursprüngliche Verordnung 2019/1242 geändert wurde – wurden neue verbindliche CO₂-Reduktionsziele für schwere Nutzfahrzeuge festgelegt: −451 TP3T ab dem Berichtszeitraum 2030, −651 TP3T ab 2035 und −901 TP3T ab 2040, jeweils bezogen auf die Basiswerte von 2019.^[13] Eine vollständige Elektrifizierung der Fahrzeugflotte kann diese Lücken im transnationalen Schwerlastverkehr bis 2030 nicht schließen – Ladeinfrastruktur, Batteriereichweite und Fahrzeugverfügbarkeit bleiben wesentliche Engpässe. VIPV auf Diesel- und Hybrid-Lkw ermöglicht messbare und nachweisbare CO₂- und Kraftstoffeinsparungen während der Elektrifizierungsphase, ist unabhängig von der Infrastruktur und amortisiert sich wirtschaftlich.

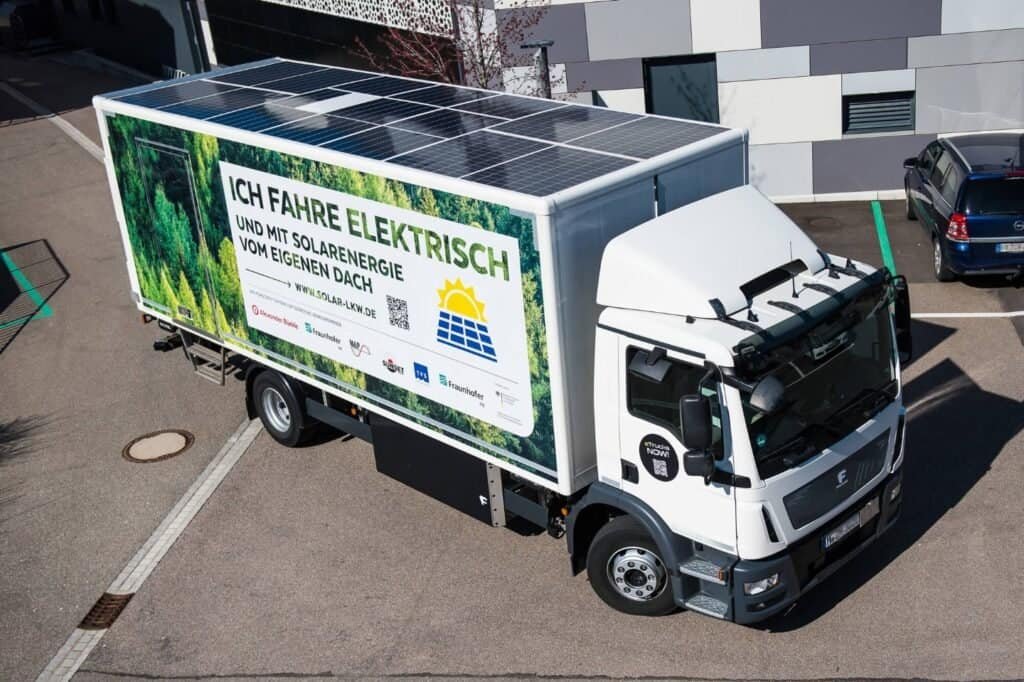

Modellrechnungen des Fraunhofer ISE schätzen, dass der Strombedarf des europäischen Netzes bis 2030 um 15,6 TWh sinken könnte, wenn alle zwischen 2024 und 2030 in der EU verkauften Neufahrzeuge mit VIPV-Systemen ausgestattet wären.^[14] Auch die teilweise Einführung von VIPVs in großen Nutzfahrzeugflotten leistet einen messbaren Beitrag zur Einhaltung der CO₂-Grenzwerte der Flotte.

Japan: Quelle der Feldbelege

Das japanische Ministerium für Land, Infrastruktur, Verkehr und Tourismus hat die Fahrzeug-PV in sein Förderprogramm für grüne Logistik integriert – daher wurde die Miyazaki-Studie mit japanischen Betreibern im kommerziellen Maßstab durchgeführt. Japan ist bei der Einführung von VIPV-Fahrzeugflotten den meisten westlichen Märkten voraus, und seine Beiträge zur Normung fließen direkt in die IEC PT600 ein. Japanische Felddaten stellen derzeit die verlässlichste Referenz für die Leistung von VIPV-Fahrzeugen in Nutzfahrzeugen dar.

USA: Prioritätssegmente des Energieministeriums

Der VIPV-Marktfahrplan des US-Energieministeriums identifiziert mittelschwere und schwere Nutzfahrzeuge, Transportkühlanlagen, Wohnmobile, Busse und Lieferflotten als prioritäre kommerzielle Segmente für den kurzfristigen Einsatz von Solarenergie – insbesondere, weil diese Fahrzeugtypen über große nutzbare Oberflächen und einen hohen Eigenverbrauch an elektrischen Zusatzlasten verfügen, die durch Solarenergie kompensiert werden können. Mit über 3,5 Millionen Lkw der Klasse 8 in den USA ist das Potenzial für die Solarenergienutzung beträchtlich, da die Modulkosten weiter sinken und die Daten aus der Praxis immer aussagekräftiger werden.

Anwendungsleitfaden: Wo ETFE + BC-Module die stärksten Argumente liefern

Nicht alle Fahrzeugtypen bieten die gleiche Wirtschaftlichkeit im VIPV-Bereich. Hier finden Sie eine fundierte Bewertung, in welchen Fällen die Premium-ETFE- und BC-Module den Aufpreis für die Ausstattung rechtfertigen.

Lkw und Sattelanhänger – Stärkster kommerzieller Fall

Die Miyazaki-Studie ist speziell auf dieses Segment zugeschnitten und liefert überzeugende wirtschaftliche Ergebnisse. Große Flachdachflächen (Sattelauflieger: bis zu 40 m²), hohe Tagesauslastung, tatsächliche Generatorlast und direkte Kraftstoffeinsparungen in Kombination mit der Einhaltung der EU-CO₂-Vorgaben ergeben den überzeugendsten Business Case im VIPV-Segment. Die Schattentoleranz ist besonders wichtig für den innerstädtischen Lieferverkehr und gemischte Routen, wo Gebäudeschatten, oberirdische Infrastruktur und der angrenzende Verkehr den ganzen Tag über für Teilverschattung sorgen.

Prioritätsspezifikation: ETFE + PoE + verstärkte Konstruktion; verteiltes MPPT; vibrationsfeste Verkabelung; geringes Gewicht zur Nutzlasterhaltung

Wohnmobile und Campingbusse – Praktisches Segment mit hohem Wert

Wohnmobildächer sind oft dicht bebaut: Lüftungsöffnungen, Klimaanlagen, Antennen, Satellitenschüsseln, Gepäckträger und Markisenhalterungen verursachen permanenten Teilschatten auf Teilen des Daches. BC-Module mit optimiertem Teilschattenmanagement gewinnen mehr Energie aus den unbeschatteten Bereichen. Gebogene Dachprofile eignen sich für flexible ETFE-Konstruktionen. Das elegante, komplett schwarze Erscheinungsbild entspricht den hohen ästhetischen Ansprüchen von Wohnmobilkäufern, und der Verzicht auf die optische Schwere silberner Gitterlinien ist in diesem Marktsegment wirtschaftlich relevant.

Prioritätsspezifikation: Flexibilität für gebogene Oberflächen; komplett schwarze Optik; Schattentoleranz im Bereich von Dachgeräten; UV- und Salzbeständigkeit für den Einsatz in Küstenregionen

Stadtbusse – Hohe Anforderungen an Frequenz und lange Lebensdauer

Stadtbusse sind mit einigen der komplexesten VIPV-Beschattungsbedingungen aller Fahrzeugtypen konfrontiert. Dicht bebaute Korridore, Tunnel, Baumkronen und Infrastruktur verlaufen entlang jeder festgelegten Route an jedem Betriebstag. Die routenspezifische Anordnung der Beleuchtungsmodule – basierend auf tatsächlichen Beschattungsdaten der jeweiligen Buslinie – ist hier besonders wichtig. Forscher der Technischen Universität Madrid evaluieren VIPV aktiv auf städtischen Buslinien mithilfe von Bestrahlungsmessdaten und stellen fest, dass routenspezifische Beschattungsdaten die Entscheidungen zur Modulsegmentierung maßgeblich beeinflussen müssen.

Prioritätsspezifikation: maximale Schattentoleranz; verteiltes MPPT pro Zone; routenbasierte Kabelführung; Materialien mit 20 Jahren Lebensdauer

Marine- und Spezialfahrzeuge – Segment, das sich durch Langlebigkeit auszeichnet

Boote, Elektrofahrzeuge, Inspektionsplattformen und mobile netzunabhängige Systeme benötigen Module, die Salznebel, dauerhafter UV-Strahlung, mechanischen Vibrationen und unebenen Montageflächen standhalten. Die chemische Beständigkeit und optische Stabilität von ETFE sind insbesondere in maritimen Umgebungen von Bedeutung. Für diese Anwendungen ist die Langlebigkeit der Module über ein Jahrzehnt im Außeneinsatz in der Regel wichtiger als die maximale Effizienz als primäres Auswahlkriterium. Daher ist die Kombination aus ETFE, BC und PoE die logische Lösung.

Prioritätsspezifikation: ETFE-Frontfolie; Salzsprühnebeltest nach IEC 61701; vollflächige Abdichtung; wasserdichte Kabelausgänge; Anschlussdose IPX6/IPX7

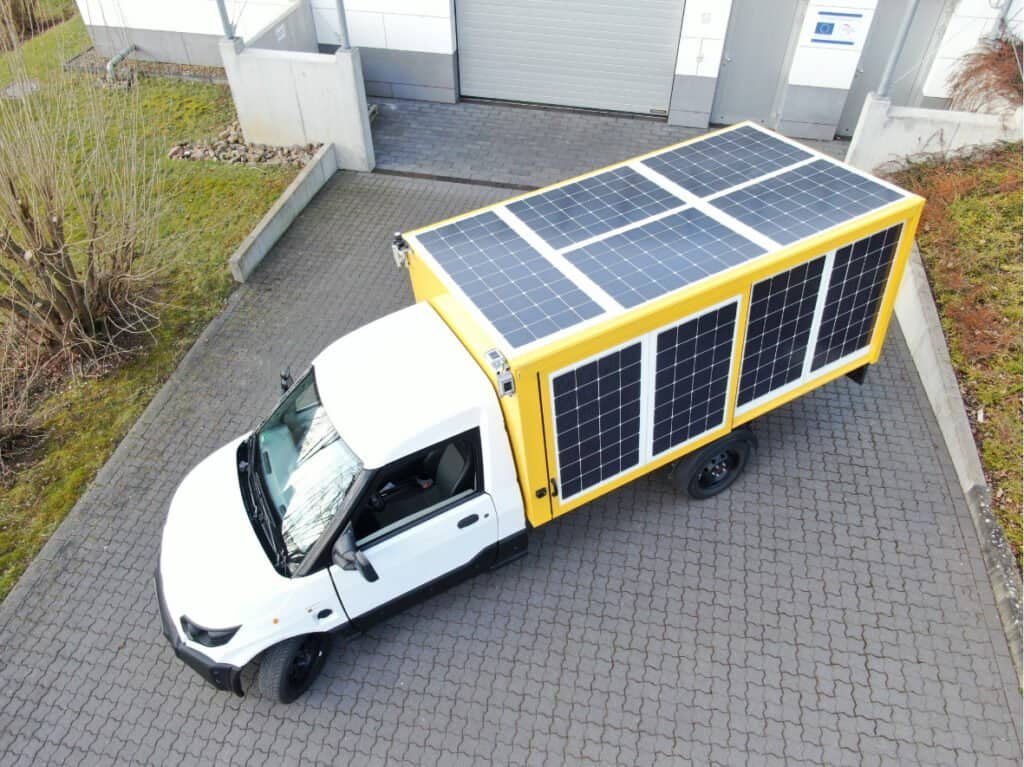

Was ist fahrzeugintegrierte Photovoltaik? — Abbildung: ISFH, Fahrzeugintegrierte Photovoltaik für leichte Nutzfahrzeuge

Was bei den meisten VIPV-Installationen falsch gemacht wird

Die meisten leistungsschwachen VIPV-Installationen scheitern aufgrund von Spezifikationsmängeln, nicht aufgrund von Produktfehlern. Dies sind die fünf häufigsten Fehler.

1. Dimensionierung allein auf Basis der STC-Wattzahl

Die Miyazaki-Studie quantifiziert die Diskrepanz: Die tatsächliche Bestrahlungsstärke von VIPV-Systemen in städtischen Gebieten beträgt horizontal etwa 701 TP3T – vor Berücksichtigung zusätzlicher Ertragsverluste durch Teilverschattung. Ein Beschaffungsteam, das ein VIPV-System anhand von STC-Werten dimensioniert, überschätzt systematisch die Leistung und unterschätzt die Amortisationszeit, oft um 35–451 TP3T in städtischen Gebieten. Verwenden Sie validierte Feldmodelle für Wh/Tag, die auf den jeweiligen Fahrzeugtyp und die jeweilige Einsatzregion abgestimmt sind.

2. Einzelner MPPT-Kanal für das gesamte Dach

Die Verbindung aller Dachsegmente mit einem einzigen MPPT-Kanal zwingt alle Zonen dazu, mit dem gleichen Strom zu arbeiten. Wenn der vordere Bereich in der Sonne liegt, während der hintere durch einen Ladungsschutz beschattet wird, beeinträchtigt der gemeinsame MPPT beide Bereiche – die verfügbare Leistung des sonnenbeschienenen Bereichs wird verschwendet. Veröffentlichte Studien bestätigen, dass die zonenspezifische MPPT-Anordnung den entscheidenden Unterschied zwischen der MPPT-Effizienz des 90% und des 99% unter dynamischer Verschattung ausmachen kann. Dies ist für jede anspruchsvolle VIPV-Installation unerlässlich.

3. Die Gleichsetzung von “flexibel” mit “an jede Kurve anpassbar”

Kristalline BC-Zellen in einem flexiblen Laminat weisen einen definierten minimalen Biegeradius auf – typischerweise 400–1000 mm, abhängig von Zelldicke und -konstruktion. Bei einem engeren Biegeradius kommt es zur Bildung von Mikrorissen in den Zellen. Das Ergebnis erscheint zunächst normal; Vibrationen und Temperaturwechsel führen jedoch zur Ausbreitung der Risse, und der Leistungsverlust wird 12–18 Monate später sichtbar. Prüfen Sie daher vor der Spezifizierung für nicht ebene Oberflächen stets den vom Lieferanten angegebenen minimalen statischen Biegeradius.

4. Verwendung von für Dachmontage geeigneten Kabeln und Steckverbindern

Standardmäßige MC4-Steckverbinder und PV-Kabel sind für statische Installationen mit minimalen Vibrationen ausgelegt. Fahrzeuginstallationen setzen alle Verbindungspunkte kontinuierlichen mechanischen Bewegungen, Temperaturschwankungen, Hochdruckreinigung und Materialermüdung an Kabelbiegungen aus. Steckverbinderausfälle und Isolationsrisse an den Austrittspunkten zählen zu den häufigsten Ursachen für Energieverluste und Sicherheitsvorfälle bei VIPV-Anlagen. Spezifizieren Sie daher bereits in der Installationsplanung vibrationsfeste Steckverbinder, abriebfeste Kabelmäntel und eine geschützte Kabelführung.

5. Vernachlässigung des Wärmemanagements bei der Installation

Flexible Module, die ohne rückseitigen Luftspalt direkt auf dunkle Metalldächer geklebt werden, erreichen regelmäßig Zelltemperaturen, die 15–25 °C über der Umgebungstemperatur liegen. Dies reduziert die Leistung und beschleunigt die Alterung des Verkapselungsmaterials. Der Temperaturkoeffizientenvorteil von BC-Zellen wird durch unnötig hohe Betriebstemperaturen teilweise zunichtegemacht. Berücksichtigen Sie, sofern die Geometrie dies zulässt, einen rückseitigen Belüftungsspalt, das thermische Verhalten des Klebstoffs im Verhältnis zum Dachuntergrund sowie die Oberflächenfarbe und das Reflexionsvermögen der Montagefläche.

Für Händler und Installateure: Positionierung von BC VIPV bei Flottenkunden

Der Verkauf von VIPV an Flottenbetreiber unterscheidet sich vom Verkauf von Solaranlagen auf Hausdächern. Logistik- und Transportunternehmen orientieren sich an Kraftstoffkosten, CO₂-Regulierung und Kapitalrendite – nicht an Energieunabhängigkeit oder Nachhaltigkeitsimage. Die Gesprächsführung muss von diesen Faktoren ausgehen.

Nennen Sie zunächst die validierte Kraftstoffeinsparungszahl. “Diese Anlage spart pro Anhänger und Jahr ca. 1.700–2.100 Liter Diesel, was durch eine Feldstudie mit 200 Lkw, veröffentlicht in einer Fachzeitschrift, bestätigt wurde” – so lautet ein Argument im Beschaffungsprozess. “Dieses Modul erreicht eine Effizienz von 24,21 TP3T” – so lautet ein Argument im Datenblatt. Fuhrparkmanager legen Wert auf die erstgenannte Aussage.

Betrachten Sie CO₂ als Compliance-Asset. Große EU-Verlader prüfen im Rahmen ihrer Nachhaltigkeitsanforderungen die CO₂-Bilanz ihrer Logistikdienstleister. Ein Flottenbetreiber, der eine nachweisbare CO₂-Reduzierung von 4–5,6 Tonnen pro Lkw-Anhänger und Jahr erzielen kann, hat bei Ausschreibungen von Verladern einen klaren Wettbewerbsvorteil. Dies wird zunehmend zu einem entscheidenden Wettbewerbsmerkmal.

Das Problem des Gewichts sollte bereits im Vorfeld geklärt werden. ETFE-Flexmodule erhöhen das Gewicht eines vollständig gedeckten Sattelaufliegerdachs um 133–209 kg. Bei einem zulässigen Gesamtgewicht von 40 Tonnen gemäß EU-Vorschriften entspricht dies etwa 0,51 TP3 t des zulässigen Gesamtgewichts – praktisch vernachlässigbar für die Nutzlastberechnung. Geben Sie den genauen Wert daher proaktiv an, anstatt ihn als Unsicherheit offenzulassen.

Schlagen Sie bereits im ersten Gespräch ein zonensegmentiertes Systemdesign vor. Installateure, die zur Vereinfachung des Angebots einfache MPPT-Systeme vorschlagen, begrenzen den tatsächlichen Ertrag des Kunden. Verteilte MPPT-Systeme verursachen zwar geringe Mehrkosten, die Ertragssteigerung unter realen Verschattungsbedingungen ist jedoch erheblich.

Integrieren Sie einen Überwachungspfad in jede Installation. Flottenbetreiber reagieren auf Daten. Eine Anlage mit Stromaufzeichnung und einem übersichtlichen Dashboard, das die PV-Leistung den Kraftstoffeinsparungen gegenüberstellt, liefert die Grundlage für Vertragsverlängerungen, Flottenerweiterungen und Zertifizierungen im Bereich grüner Logistik. Ein Pilotprojekt mit einem einzelnen Anhänger und transparenter Überwachung dient als Rechtfertigung für ein Programm mit 100 Einheiten.

Unverhandelbare Systemdesign-Prinzipien

Zonensegmentiertes verteiltes MPPT. Die Dachvorderseite, die Dachrückseite sowie alle Seiten- und Haubenflächen sollten jeweils über unabhängige MPPT-Kanäle verfügen. Veröffentlichte Forschungsergebnisse von EPJ Photovoltaics bestätigten, dass ein hybrider Fast-IV-Scanning-Algorithmus mit lokalisierter P&O-Optimierung einen globalen MPPT-Wirkungsgrad von 991 µP/3T unter konstanter Bestrahlung und 901 µP/3T unter vollständig dynamischer städtischer Verschattung erreichte.^[15] — was bestätigt, dass die MPPT-Strategie eine primäre Ertragsvariable in der Praxis ist.

Die Zeichenkettenanordnung wurde an die dominante Schattengeometrie angepasst. Bei Lkw verlaufen die Hauptschattenachsen typischerweise seitlich (durch benachbarte Fahrzeuge an Ampeln) und längswärts (durch Brücken und Portale). Planen Sie die Zellenreihen senkrecht zur dominanten Schattenachse. Bei Bussen ist der dominante Schatten typischerweise seitlich durch Gebäudefassaden entlang festgelegter Routen zu spüren.

Thermisches Management bei der Montagekonstruktion. Wo möglich, sollte ein Luftspalt im hinteren Bereich eingehalten werden. Wählen Sie Klebstoffe mit thermischer Stabilität oberhalb der zu erwartenden maximalen Oberflächentemperatur im Betriebsklima des Fahrzeugs und überprüfen Sie den Ausdehnungskoeffizienten des Klebstoffs in Bezug auf das Dachmaterial, um ein Ablösen an den Kanten bei Temperaturwechselbeanspruchung zu verhindern.

Fahrzeuggerechter elektrischer Schutz. VIPV-Systeme in Nutzfahrzeugen und Bussen müssen über Überstromschutz, Schnellabschaltfunktion und eine vom Fahrzeugkabelbaum getrennte Verkabelung verfügen. Für alle Systeme mit einer Spannung über 48 V DC ist eine Überprüfung der Konformität mit den geltenden Fahrzeugelektriknormen obligatorisch. Die Spezifikation der Anschlussdose – Schutzart (IP-Schutzart), Vibrationsfestigkeit, Kabelausgangsdesign – sollte gleichzeitig mit der Modulspezifikation und nicht erst im Nachhinein festgelegt werden.

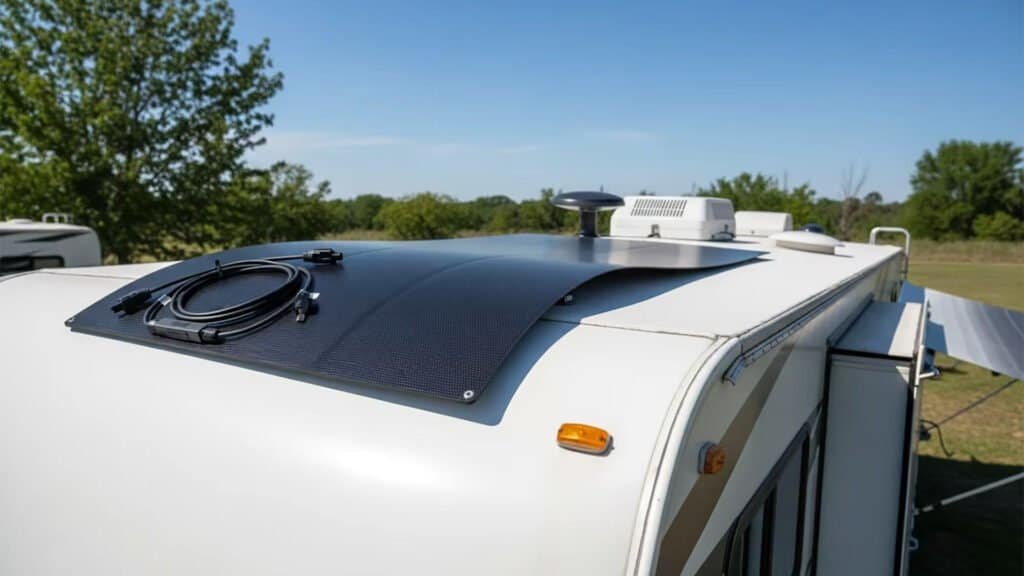

Welches ist das langlebigste flexible Solarpanel? — Für maßgeschneiderte, hochwertige, flexible Solarmodule kontaktieren Sie uns bitte unter inquiry@couleenergy.com.

Fazit: Nur der tatsächliche Ertrag ist die entscheidende Kennzahl.

Die Feldstudie in Miyazaki lieferte der VIPV-Branche etwas, das ihr bisher gefehlt hatte: einen umfangreichen, präzise gemessenen Datensatz zur realen Leistung von Lkw-Photovoltaikanlagen. Die zentrale Erkenntnis – dass Fahrzeugoberflächen im Stadtverkehr einer horizontalen Sonneneinstrahlung von ca. 701 TP3T ausgesetzt sind, CIGS-Module aber dennoch Kraftstoffeinsparungen von 5,5–71 TP3T erzielen – stellt die derzeit verlässlichste Leistungsgrundlage für die Planung von Nutzfahrzeugflotten dar.

Die Studie verdeutlicht zudem, wo die Modultechnologie eine Rolle spielt. Der durch Geometrie und Ausrichtung bedingte Unterschied in der Bestrahlungsstärke von 30% ist unvermeidbar. Entscheidend ist jedoch, wie effizient das Modul die ungleichmäßige, teilweise beschattete und hochtemperierte Bestrahlungsstärke über den gesamten Betriebstag hinweg nutzt. Hier bietet die Rückseitenkontaktarchitektur einen dokumentierten und mechanistisch fundierten Vorteil gegenüber sowohl Standard-Kristallin-Modulen als auch dem in der Studie verwendeten CIGS-Referenzmodul.

HPBC 2.0 für Nutzfahrzeugflotten; ABC, wo höchste Effizienz und Ästhetik die Spezifikationen bestimmen. In Kombination mit ETFE-Frontfolie, POE-Verkapselung und verstärkter Mehrschichtkonstruktion stellen flexible ETFE+BC-Module die optimale technische Antwort auf die Erkenntnisse aus der Praxis zur Funktionsweise von Fahrzeug-Photovoltaik dar. Die EU-Lkw-CO₂-Gesetzgebung, Japans Rahmenwerk für grüne Logistik und die Marktprioritäten des US-Energieministeriums (DOE) bestärken diese Entwicklung.

Die Frage ist nicht, ob Solarenergie auf Nutzfahrzeugen funktioniert. Das tut sie. Die Frage ist vielmehr, ob das Modul auf dem Fahrzeug für den tatsächlichen Betrieb von Lkw und Flotten ausgelegt ist – oder nur für das Verhalten einer Solarzelle in einer Testkammer.

Bewertung von VIPV-Modulen für ein Flottenprogramm, die OEM-Integration oder das Portfolio eines Vertriebspartners?

Couleenergy fertigt hochwertige flexible ETFE+BC-Solarmodule – darunter HPBC 2.0- und ABC-Konfigurationen – für VIPV-, Wohnmobil-, Schiffs- und Nutzfahrzeuganwendungen. OEM/ODM-Lieferungen sind ab 100 Einheiten möglich. Unser technisches Team berät Sie gerne zu anwendungsspezifischen Modulen, String-Layouts und stellt die erforderlichen Zertifizierungsdokumente bereit.

Kontakt: info@couleenergy.com · couleenergy.com • +1 737 702 0119

Häufig gestellte Fragen

Was ist VIPV und wie unterscheidet es sich von herkömmlichen Solaranlagen auf Dächern?

Fahrzeugintegrierte Photovoltaik (VIPV) bezeichnet Solarmodule, die in Fahrzeugoberflächen – wie Lkw-Dächer, Anhängeraufbauten, Motorhauben oder Karosserieteile – integriert oder direkt darauf montiert sind. Im Gegensatz zu statischen Dach-PV-Anlagen arbeiten VIPV-Module in einem sich ständig verändernden Schattenumfeld, sind mechanischen Vibrationen und Temperaturschwankungen durch den Fahrzeugbetrieb ausgesetzt und müssen Gewichts- und Optikbeschränkungen erfüllen, die für Dachsysteme nicht gelten. Felddaten einer japanischen Studie mit 200 Lkw bestätigen, dass die tatsächliche Fahrzeugbestrahlung im Stadtverkehr durchschnittlich etwa 701 TP³T horizontale Bestrahlungsstärke beträgt – im Vergleich zu optimierten Dachsystemen, die durch sorgfältige Neigungs- und Ausrichtungsplanung eine erwartete Bestrahlungsstärke von bis zu 1001 TP³T erreichen können.

Welche realistischen Kraftstoffeinsparungen kann eine gewerbliche Flotte durch VIPV erwarten?

Die aussagekräftigsten veröffentlichten Daten stammen aus einer Studie der Universität Miyazaki mit 200 Lkw, die CIGS-Module auf japanischen Stadtstrecken einsetzten: Die Reduzierung des Dieselverbrauchs um 5,5–71 TP3T wurde über 17.901 Fahrzeugtage validiert. Bei einem Lkw mit einer Jahresfahrleistung von 100.000 km und einem Verbrauch von 30 l/100 km entspricht dies einer jährlichen Dieseleinsparung von 1.650–2.100 Litern. Diese Werte stellen eine validierte, konservative Untergrenze für die Leistung von BC-Modulen dar, da BC-Kristallinmodule so konstruiert sind, dass sie Teilverschattung besser bewältigen als die in der Studie verwendete CIGS-Technologie. Stadtlieferfahrzeuge mit häufigen Stopps und starker Verschattung werden voraussichtlich niedrigere Werte erzielen; auf Autobahnstrecken in Gebieten mit hoher Sonneneinstrahlung können die Werte übertroffen werden.

Worin besteht der Unterschied zwischen HPBC 2.0 und ABC für kommerzielle VIPV?

Beide Technologien arbeiten mit rückseitigen Kontakten – alle elektrischen Kontakte befinden sich auf der Rückseite, die Vorderseite ist sauber schwarz, die Leistungsdichte ist höher als bei Zellen mit frontseitigen Kontakten, und der Temperaturkoeffizient beträgt den gleichen, bestmöglichen Wert von −0,261 TP3T/°C. HPBC 2.0 (LONGi) verfügt über ein internes Strommanagement-Netzwerk zur Reduzierung von Leistungsverlusten bei Teilverschattung. Der Hersteller gibt an, dass die Verschattungsverluste bis zu 701 TP3T geringer sind als bei herkömmlichen Modulen. ABC (AIKO) zielt auf maximale Zelleffizienz ab – über 241 TP3T auf Modulebene – und ist vollständig silberfrei. Für Nutzfahrzeuge und Anhänger, bei denen das Kosten-Nutzen-Verhältnis entscheidend ist, ist HPBC 2.0 in der Regel die bessere Wahl. Für Anwendungen, die maximale Energiedichte pro Quadratmeter und eine hochwertige Optik erfordern – wie z. B. Elektrofahrzeuge, Solardächer oder Schiffe – rechtfertigt ABC den höheren Preis.

Welchen Beitrag leistet VIPV zur Einhaltung der CO₂-Grenzwerte für schwere Lkw in der EU?

Die EU-Verordnung 2024/1610 (zur Änderung der Verordnung 2019/1242) fordert eine Reduzierung der CO₂-Emissionen schwerer Nutzfahrzeuge um 451 Tonnen bis 2030, um 651 Tonnen bis 2035 und um 901 Tonnen bis 2040 gegenüber dem Basiswert von 2019. Eine vollständige transnationale Elektrifizierung der Fahrzeugflotten kann die Zielvorgabe für 2030 aufgrund von Einschränkungen hinsichtlich Ladeinfrastruktur, Reichweite und Fahrzeugverfügbarkeit nicht erfüllen. VIPV (Integrated Vehicle Vehicle) auf Diesel- und Hybrid-Lkw ermöglicht eine CO₂-Reduzierung von 4–5,6 Tonnen pro Fahrzeug und Jahr – messbar, nachweisbar und ohne Bedarf an neuer Infrastruktur. Dies verbessert die Einhaltung der CO₂-Vorgaben für Flotten direkt und kann die Vertragsposition gegenüber Verladern mit Nachhaltigkeitsprüfung stärken.

Warum ist die Art des Verkapselungsmaterials bei flexiblen Solarmodulen für Fahrzeuge von Bedeutung?

EVA-Vergussmasse bildet unter dem Einfluss von Feuchtigkeit und Temperaturwechseln Essigsäure, was zu Korrosion der Zellkontakte und beschleunigter Delamination führt. Bei Fahrzeugen beschleunigt sich dieser Abbau im Vergleich zu statischen Dachmontagen aufgrund von vibrationsbedingten Spannungen an den Dichtungskanten, starken Temperaturschwankungen und häufiger Kondensation. POE-Vergussmasse weist eine deutlich geringere Wasserdampfdurchlässigkeit auf und erzeugt keine korrosiven Nebenprodukte. Für BC-Zellen mit komplexer rückseitiger Metallisierung ist POE auf beiden Seiten des Zellstapels die optimale Spezifikation für jedes Modul, das für eine Nutzungsdauer von über 10 Jahren im Fahrzeug ausgelegt ist. EVA in einem fahrzeugmontierten flexiblen Modul deutet darauf hin, dass das Produkt für die Dachmontage oder den mobilen Einsatz konzipiert wurde, nicht jedoch für den Langzeitbetrieb im Fahrzeug.

Fußnoten & Quellen

[1] Araki, K. et al. “Photovoltaik auf schweren Nutzfahrzeugen: Überwachung von 200 Lkw mit Photovoltaikanlagen.” 17.901 Fahrzeugtage an Daten, 200 Diesel-Lkw mit 300–500 W CIGS-Modulen. Energieumwandlung und -management: X, Elsevier, 2026. sciencedirect.com/science/article/pii/S2590174526004423
[2] Der Wert von ~70% für die Bestrahlungsstärke ist ein quantifizierter Feldbefund aus der Miyazaki-Studie und spiegelt speziell den Lkw-Verkehr in japanischen Städten wider. Die Forscher führten die Reduzierung auf die Verschattung durch die umliegende Stadt, die Straßenführung und Änderungen der Fahrzeugausrichtung zurück. Die Werte für Autobahnen, Gebiete mit hoher Bestrahlungsstärke oder nicht-städtische Fahrzeugtypen können abweichen. Quelle: [1].
[3] Der Wert für den Generator-Offset des 85% wird aus der simultanen Überwachung des PV- und Generatorstroms abgeleitet. Er spiegelt die direkte Verdrängung der mechanischen Stromerzeugung bei minimalen Batterieverlusten wider. Quelle: [1].
[4] Die Reduzierung des Dieselkraftstoffs (5,5–71 TP3T) wurde anhand verschiedener Methoden auf japanischen Stadtstrecken unter Verwendung von CIGS-Modulen validiert. Die Vorteile variieren je nach Fahrzeugtyp, Fahrzyklus und Einsatzgebiet. Diese Werte stellen einen validierten, konservativen Referenzwert für die Leistung von BC-Modulen dar und sind keine BC-spezifische Messung. Quelle: [1].
[5] IEC PT600: Aktive IEC-Arbeitsgruppe zur Entwicklung standardisierter Methoden zur Energieeffizienzbewertung von VIPV-Anlagen. Der Miyazaki-Datensatz wurde explizit zur Schaffung dieser Standardisierungsgrundlage entwickelt. iec.ch — IEC TC82 Solare PV-Energiesysteme
[6] STC (Standard Testbedingungen): 1.000 W/m² Bestrahlungsstärke, 25 °C Zelltemperatur, AM 1.5G-Spektrum. Definiert nach IEC 61215-1:2021. Die realen Betriebsbedingungen im Fahrzeug weichen hinsichtlich aller drei Parameter erheblich ab. webstore.iec.ch/en/publication/61346
[7] Mittelung der Aperturmatrix: Eine Rechentechnik aus der Studie von Miyazaki zur Bewertung dynamischer, ungleichmäßiger Verschattung komplexer PV-Oberflächen durch Integration der gerichteten Lichtbeiträge über diskretisierte Oberflächenelemente in einem lokalen Koordinatensystem – genauer als ein flacher Korrekturfaktor für die horizontale Bestrahlungsstärke. Quelle: [1].
[8] LONGi veröffentlichte eine Herstelleraussage für HPBC 2.0: Bis zu 70% geringere Teilverschattungsverluste im Vergleich zu herkömmlichen Modulen, was auf ein internes Strommanagementnetzwerk auf der Rückseite zurückgeführt wird. Dies ist eine Marketingaussage des Herstellers; unabhängige Überprüfungen im VIPV-Maßstab lagen zum Zeitpunkt der Veröffentlichung noch nicht vor. eu.longi.com — HPBC 2.0 Schattenleistung
[9] AIKO ABC-Zellenserie: N-Typ, silberfrei, veröffentlichte Moduleffizienz über 241 TP3T. ABC-Zellen (All Back Contact) eliminieren die Frontmetallisierung vollständig, wodurch Frontgitterkorrosion als Ausfallursache ausgeschlossen wird. aikosolar.com — ABC-Zellenspezifikationen
[10] Temperaturkoeffizienten (Pmax) laut Herstellerangaben: AIKO ABC −0,26%/°C; LONGi HPBC 2.0 −0,26%/°C; N-Typ TOPCon (LONGi Hi-MO 7, JA Deep Blue 4.0, Jinko Tiger Neo) ca. −0,29 bis −0,30%/°C; Standard-PERC ca. −0,35 bis −0,37%/°C. Bitte prüfen Sie vor jeder Kaufentscheidung das jeweilige Produktdatenblatt – die Werte variieren je nach Produktserie und Testbedingungen.
[11] Die optische Transmissionsstabilität und UV-Beständigkeit von ETFE sind in der PV-Literatur gut dokumentiert. ETFE behält seine Transmission auch bei längerer UV-Bestrahlung über 931 TP3T bei und bietet eine deutlich höhere Hydrolysestabilität als PET. Siehe Kempe, MD et al., NREL Technical Report TP-5200-54399 zur Haltbarkeit von PV-Verkapselungsmaterialien und Frontfolien. nrel.gov — NREL TP-5200-54399 Zuverlässigkeit von Vergussmasse und Deckschicht
[12] POE-Vergussmasse: geringere Wasserdampfdurchlässigkeit als EVA; bildet bei Feuchtigkeitsalterung keine Essigsäure, wodurch der primäre chemische Abbauweg in EVA-Modulen eliminiert wird. IEC 61215-2:2021 regelt die Qualifizierungsprüfungen für Feuchtewärme und Frost-Feuchte-Wechsel, die für beide Vergussmassentypen gelten. webstore.iec.ch/en/publication/61347 — IEC 61215-2:2021
[13] Verordnung (EU) 2024/1610 Verordnung (EU) 2019/1242 des Europäischen Parlaments und des Rates vom 14. Mai 2024. Sie legt folgende Ziele zur Reduzierung der CO₂-Emissionen für neue schwere Nutzfahrzeuge fest: −451 TP3T ab 2030, −651 TP3T ab 2035, −901 TP3T ab 2040 (jeweils im Vergleich zum Basisjahr 2019). Anmerkung: Die ursprüngliche Verordnung 2019/1242 sah lediglich ein Ziel von −30% bis 2030 vor; die Änderung von 2024 führte die in diesem Artikel genannten wesentlich strengeren Ziele ein. eur-lex.europa.eu — Verordnung (EU) 2024/1610
[14] Laut einer Modellrechnung des Fraunhofer ISE könnte der Strombedarf im europäischen Netz bis 2030 um 15,6 TWh sinken, wenn alle zwischen 2024 und 2030 in der EU neu verkauften Fahrzeuge mit VIPV-Systemen ausgestattet wären. (Bericht von pv magazine International, Mai 2026). pv-magazine.com — Fraunhofer ISE VIPV-Netzwirkungsstudie
[15] Eine im Januar 2026 in EPJ Photovoltaics veröffentlichte, von Experten begutachtete Studie untersuchte VIPV-Modularchitekturen und MPPT-Strategien unter dynamischer urbaner Verschattung. Ein hybrider Algorithmus, der schnelles IV-Scanning mit lokalisierter P&O kombiniert, erreichte einen globalen MPPT-Wirkungsgrad von 991 TP3T bei konstanter Bestrahlung und 901 TP3T bei vollständig dynamischer Verschattung. Dies bestätigt die Bedeutung der MPPT-Algorithmuswahl als primäre Ertragsvariable in der Praxis. epj-pv.org — VIPV-Modularchitektur unter dynamischer Verschattung
