Tension des panneaux solaires : guide pour optimiser les performances

Vous envisagez d'installer l'énergie solaire pour votre maison ou votre entreprise ? L'un des aspects les plus importants à connaître est la tension des panneaux solaires. Bien la maîtriser peut faire la différence entre un système correct et un système performant qui vous fera économiser de l'argent pendant des années.

Chez Couleenergy, nous avons aidé des milliers de clients à installer des systèmes solaires performants. Dans ce guide, nous vous expliquerons en termes simples tout ce que vous devez savoir sur la tension des panneaux solaires, afin que vous puissiez faire des choix judicieux pour votre investissement solaire.

Qu'est-ce que la tension d'un panneau solaire ?

La tension des panneaux solaires correspond à la pression électrique produite par ceux-ci. C'est un peu comme la pression de l'eau dans un tuyau : une tension plus élevée signifie que l'électricité circule plus intensément dans le système. Avant d'entrer dans les détails, abordons les termes de base que vous rencontrerez lors de l'achat de panneaux solaires :

Les principaux termes de tension que vous verrez

• Tension en circuit ouvert (VOC): Il s'agit de la tension maximale produite par un panneau lorsqu'il n'est connecté à rien. Elle est généralement comprise entre 21,7 V et 43,2 V. Ce chiffre est important pour la sécurité.¹
• Tension d'alimentation maximale (Vmp): Il s'agit de la tension idéale à laquelle votre panneau produit le plus d'énergie (généralement entre 18 et 36 V). Votre système doit fonctionner à cette tension.
• Tension nominale: Il s'agit de classifications standard telles que 12 V, 24 V ou 48 V, qui permettent d'adapter les panneaux aux batteries et autres équipements. La tension réelle sera différente lorsque le système fonctionnera.
• Coefficient de température: Cela vous indique comment la tension varie lorsque la température augmente ou diminue. Très important si vous vivez dans une région où les conditions climatiques sont extrêmes !

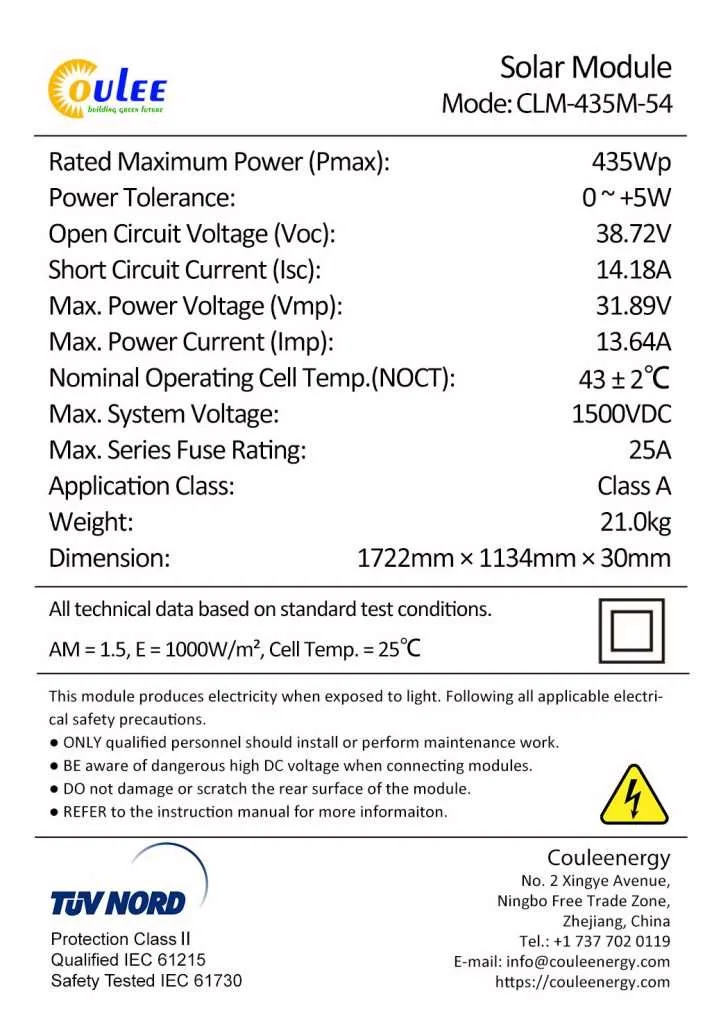

Vous souhaitez voir à quoi ressemblent ces spécifications sur de vrais panneaux ? Découvrez notre page de spécifications de produits pour comparer différents modèles.

Choisir entre une tension plus élevée ou un courant plus élevé (ampères)

Lors de l'installation de votre système solaire, vous devrez choisir entre une tension plus élevée ou un courant plus élevé (aussi appelé ampérage). C'est un peu comme choisir entre une voiture avec plus de couple ou plus de chevaux : chacun a sa place.

Pourquoi les systèmes à haute tension sont souvent meilleurs

Les configurations à tension plus élevée présentent de gros avantages :

1. Moins de puissance perdue en cours de routeLes systèmes à haute tension gaspillent moins d'électricité dans les câbles. C'est très important si vos panneaux sont éloignés de vos équipements.²
2. Coûts de câblage moins chers:Vous pouvez utiliser des fils plus fins et moins chers avec les systèmes haute tension, ce qui signifie une économie importante sur les coûts de câblage pour l'installation de votre projet solaire !
3. Plus facile à développer ultérieurement:Vous souhaitez ajouter davantage de panneaux solaires à l'avenir ? Les systèmes à haute tension facilitent grandement cette tâche.
4. Fonctionne mieux sur de longues distances:Si vous avez une grande propriété avec des panneaux solaires loin de votre maison, la haute tension est certainement la solution à privilégier.

Quand un courant plus élevé pourrait-il être meilleur ?

Même si la haute tension présente de nombreux avantages, il est parfois plus judicieux de se concentrer sur un courant plus élevé :

1. Si vous chargez principalement des batteries:Un courant plus élevé peut charger les batteries plus rapidement dans les configurations hors réseau.
2. Pour les petits systèmes:Si vous alimentez simplement un camping-car ou une petite cabine, les avantages de la haute tension ne valent peut-être pas la complexité supplémentaire.
3. Si vous avez beaucoup d'ombre:Les systèmes câblés pour un courant plus élevé gèrent parfois mieux l'ombre partielle que les systèmes à haute tension.

Choisir la tension système adaptée à votre situation

La tension de votre système doit correspondre à celle que vous souhaitez alimenter. Voici une explication simple :

Petits systèmes 12 V

• VR et camping-cars
• Bateaux
• Petites cabanes
• Chargement simple de la batterie

Systèmes 24 V moyens

• Maisons moyennes
• Petites entreprises
• Systèmes avec des distances plus longues
• Bon équilibre entre coût et performance

Systèmes 48 V plus grands

• Maisons et entreprises plus grandes
• Bâtiments commerciaux
• Fermes solaires
• Lorsque vous avez besoin d'une efficacité maximale

Vous ne savez pas quelle tension vous convient ? Envoyez-nous un courriel à info@couleenergy.com pour faciliter votre choix.

Méthodes simples pour calculer la meilleure tension

Réaliser des calculs de tension précis n'est pas aussi difficile qu'il y paraît. Voici comment procéder :

Planification de la tension étape par étape

1. Vérifiez d'abord votre onduleur: Déterminez la plage de tension requise par votre onduleur. Cela définit les limites de votre système.
2. Pensez à la températureN'oubliez pas que les panneaux produisent une tension plus élevée à froid et plus basse à chaud. Utilisez cette formule simple :

Tension ajustée = Tension du panneau + [Température réelle - 77°F] × Coefficient de température

Par exemple, si votre panneau produit normalement 36 V mais qu'il va faire 40 °C (104 °F) et que le coefficient de température est de -0,31 TP3T/°C :

Tension ajustée = 36 V + [(40 °C - 25 °C) × (-0,31 TP3T/°C × 36 V/100)] = 34,4 V

3. N'oubliez pas la chute de tension:Pour les câbles plus longs, vous perdrez de la tension en cours de route. Ceci est particulièrement important pour les grandes propriétés.³
4. Planifiez pour le temps froid: L'hiver peut vraiment augmenter la tension de vos panneaux. Par mesure de sécurité, calculez :

Tension maximale = Tension en circuit ouvert × [1 + (Température la plus froide - 77°F) × Coefficient de température]

Type de panneau	Vocabulaire typique	Vmp typique	Coefficient de température
Standard 60 cellules	38-40 V	30-32 V	-0,35%/°C
72 cellules standard	45-48V	36-38 V	-0,35%/°C
Haute efficacité	40-43V	33-36V	-0,29%/°C
Bifacial	40-45 V	33-37V	-0,30%/°C

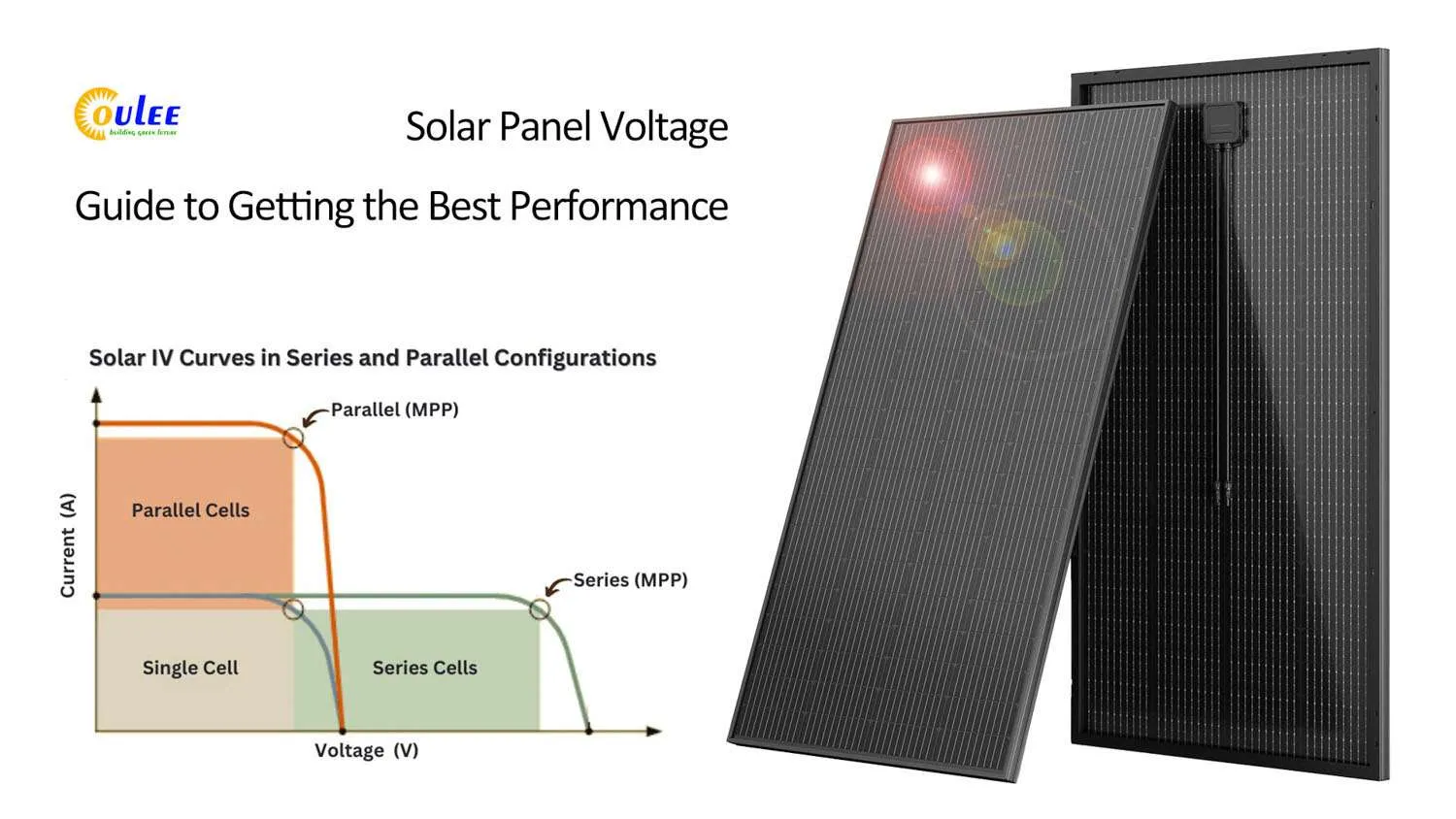

Série ou parallèle : comment connecter vos panneaux

La façon dont vous connectez vos panneaux solaires a un impact important sur la tension et le courant. Voyons cela en détail :

Connexions en série

• Les tensions s'additionnent (trois panneaux 24 V = 72 V)
• Le courant reste le même
• Idéal pour minimiser la perte de puissance sur la distance
• Fonctionne mieux en basse lumière
• Nécessite moins de câbles, plus fins
• Un panneau ombré affecte toute la chaîne

Connexions parallèles

• La tension reste la même
• Les courants s'additionnent (trois panneaux de 5 A = 15 A)
• Supporte mieux l'ombre partielle
• Chaque panneau fonctionne indépendamment
• Nécessite des câbles plus épais pour le courant plus élevé
• C'est mieux si un panneau a des problèmes

Vous ne savez pas quel type de connexion est le plus adapté ? La vidéo ci-dessous pourrait vous aider.

Comment la météo et l'emplacement affectent votre tension

Saviez-vous que votre lieu de résidence a un impact important sur la tension de vos panneaux solaires ? Voici comment différentes conditions affectent leur performance :

La température est l'un des facteurs les plus importants affectant la tension des panneaux solaires. Pour chaque augmentation de température de 1 °C au-dessus de 25 °C (77 °F), la tension chute généralement de 0,3 à 0,51 TP3T.

– Équipe d'ingénierie de Couleenergy

Effets de la température

La température modifie réellement la tension de sortie :

• Le temps chaud diminue la tension (et la puissance)
• Le temps froid augmente la tension
• Les panneaux perdent généralement 0,3 à 0,5% de tension pour chaque degré au-dessus de 77 °F (25 °C)
• Une bonne circulation d'air derrière les panneaux permet de les garder plus frais

Niveaux d'ensoleillement

La luminosité du soleil affecte différemment la tension et le courant :

• La tension ne change que peu avec les variations de la lumière du soleil
• Le courant change beaucoup avec l'intensité du soleil
• Même dans des conditions de faible luminosité, la tension reste assez stable jusqu'à ce qu'il fasse très sombre

Hauteur au-dessus du niveau de la mer

Pour les installations à haute altitude :

• Un air plus fin signifie moins de refroidissement
• Une exposition accrue aux UV peut affecter les panneaux au fil du temps
• Les systèmes doivent être conçus en tenant compte des variations de température plus importantes

Pourquoi les panneaux à haute efficacité aident à réduire la tension

Les panneaux solaires à haut rendement comme ceux que nous proposons chez Couleenergy présentent plusieurs avantages :

Avantages de meilleurs panneaux

1. Plus de puissance dans moins d'espace:Produire plus d’électricité à partir de la même surface de toit.
2. Meilleures performances à l'ombre partielle:Les panneaux à haut rendement maintiennent une meilleure tension lorsque l'éclairage n'est pas parfait.
3. Moins affecté par la température:Nos panneaux haut de gamme ont un coefficient de température de seulement -0,29%/°C, ce qui signifie qu'ils conservent de meilleures performances par temps chaud.⁴
4. Besoin de moins de panneaux:Obtenez la puissance dont vous avez besoin avec moins de panneaux, ce qui simplifie votre système.

Suivez-nous sur Facebook et Instagram pour voir nos derniers produits solaires à haut rendement !

S'assurer que tout fonctionne ensemble

Pour que tous les éléments de votre système solaire fonctionnent ensemble sans problème, il faut adapter correctement la tension :

Piles

• Essayez de faire correspondre la tension du panneau solaire avec la tension de la batterie lorsque cela est possible.
• Utilisez le bon contrôleur de charge si les panneaux et les batteries ont des tensions différentes
• Différents types de batteries (lithium, plomb-acide) ont des besoins de charge différents

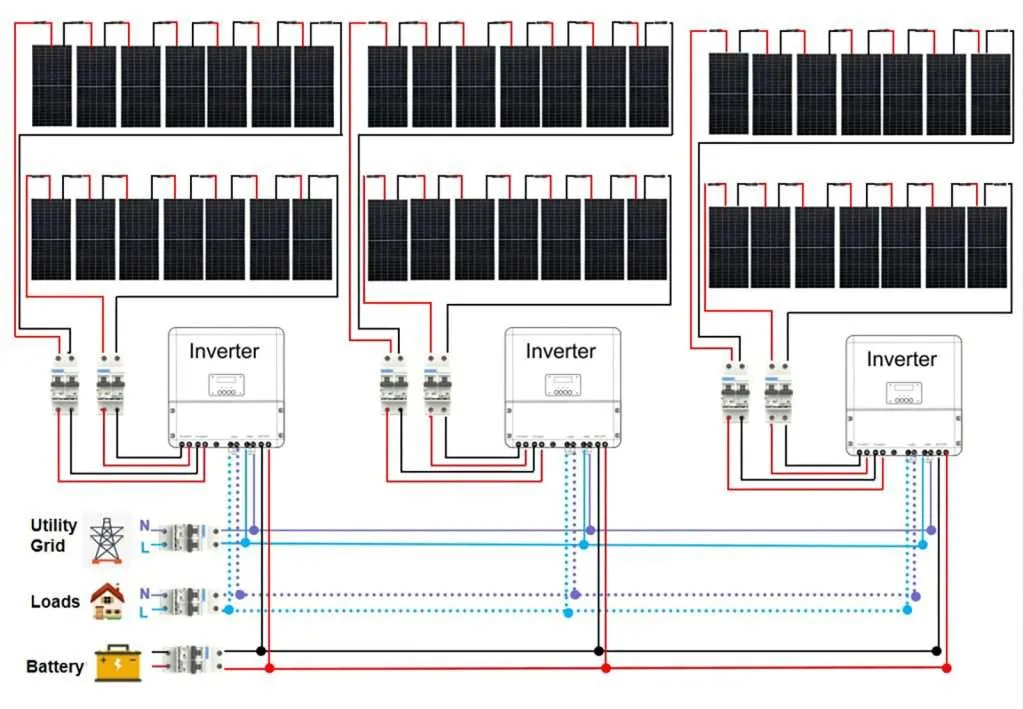

Onduleurs

• Assurez-vous que la tension de votre chaîne de panneaux fonctionne avec la plage de votre onduleur
• Calculez la tension la plus élevée possible pendant la période la plus froide
• Positionnez votre système pour qu'il fonctionne aux points de tension les plus efficaces de l'onduleur

Contrôleurs de charge

• Les contrôleurs MPPT peuvent convertir la tension supplémentaire en courant utilisable
• Assurez-vous que votre contrôleur peut gérer la tension maximale que vos panneaux solaires peuvent produire
• Dimensionnez le contrôleur en fonction du courant maximal de votre système

Conseils pratiques basés sur la taille du système

Sur la base de notre expérience d’installation de panneaux solaires dans le monde entier, voici ce que nous recommandons :

Après avoir installé plus de 4 000 systèmes solaires, nous avons constaté que la tension du système est l'un des facteurs les plus négligés, mais pourtant essentiels à la performance à long terme. Une bonne prise en main dès le départ permet d'éviter des mises à niveau coûteuses par la suite.

– Oliver Schmidt, concepteur principal du système

Pour les installations commerciales

• Utilisez des systèmes à tension plus élevée (généralement 600 V-1 500 V) pour économiser de l'argent et améliorer l'efficacité
• Surveillez la tension de la chaîne pour détecter les problèmes à un stade précoce
• Concevez en tenant compte des températures extrêmes locales
• Envisagez des configurations mixtes série-parallèle pour de meilleures performances

Pour les systèmes domestiques

• Les systèmes 24 V ou 48 V offrent généralement le meilleur équilibre entre sécurité et efficacité
• Les contrôleurs de charge MPPT valent le coût supplémentaire
• Concevoir en tenant compte de l'expansion future
• Vérifiez les problèmes d'ombre avant de décider de votre configuration de câblage

Pour les systèmes hors réseau

• Adaptez la tension du système à la batterie pour les petits systèmes plus simples
• Pensez aux besoins futurs : commencer avec 24 V au lieu de 12 V s'avère souvent rentable plus tard
• Les contrôleurs MPPT sont particulièrement utiles hors réseau
• Prévoyez une tension maximale en cas de conditions météorologiques extrêmes⁵

Histoire de réussite client

Après avoir rencontré des problèmes de chutes de tension avec notre précédente installation solaire, Couleenergy nous a recommandé un système 48 V équipé de panneaux à haut rendement. La différence est remarquable : nous produisons 23% de puissance supplémentaire et nos batteries se chargent beaucoup plus rapidement, même par temps nuageux.

– Ava Johnson, Propriétaire d'immeuble commercial

Conclusion : faire des choix de tension intelligents

Choisir la tension adaptée à votre système solaire n'est pas forcément compliqué. En comprenant les principes de base, en calculant correctement vos besoins et en tenant compte de la météo locale, vous pouvez concevoir un système d'énergie solaire performant pendant des décennies.

Chez Couleenergy, notre équipe est spécialisée dans l'accompagnement de nos clients pour trouver la tension la plus adaptée à leur situation. Nos panneaux et équipements solaires sont conçus pour fournir une tension stable et efficace dans toutes les conditions.

Contactez notre équipe amicale pour une consultation gratuite dès aujourd'hui

---

Besoin d'une assistance experte concernant la tension de votre système solaire ? Contactez l'équipe d'assistance Couleenergy à l'adresse info@couleenergy.com ou rendez-vous sur YouTube pour en savoir plus sur nos solutions solaires innovantes.
