هل تحتاج الألواح الشمسية المرنة المصنوعة من مادة ETFE إلى مادة مانعة للتسرب من مادة البوتيل للحواف؟

اسأل خمسة مهندسين متخصصين في الطاقة الشمسية عما إذا كانت الألواح الشمسية بدون إطار تحتاج إلى مانع تسرب للحواف، وسيجيب أربعة منهم بالإيجاب دون تردد. لقد حمى مانع التسرب المصنوع من مادة البوتيل الألواح الزجاجية من الرطوبة لأكثر من عقد من الزمان، ويؤكد سجل الأداء فعاليته. لكن المسألة تصبح أكثر تعقيدًا عند الحديث عن ألواح ETFE المرنة ذات التلامس الخلفي. فهذه الألواح لا تحتوي على أي فجوة بين الزجاج، ولا تتصرف كوحدة زجاجية مزدوجة صلبة من الناحية الهيكلية. فهل ينطبق عليها نفس المبدأ؟

يشرح هذا الدليل متى يكون استخدام مادة البوتيل مناسبًا لألواح ETFE، ومتى يكون استخدامها غير ضروري. كما يتناول ما يجب على المشترين والمهندسين وفرق التوريد في الشركات المصنعة للمعدات الأصلية سؤاله للمورد قبل ذكر عبارة "إضافة البوتيل" في ورقة المواصفات.

ما هو الغرض الحقيقي من مانع التسرب للحواف؟

كل حافة من حواف الألواح الشمسية بمثابة ممر. تحاول الرطوبة باستمرار أن تتسرب عبره، باحثةً عن طريق نحو الخلايا. ووظيفة مانع التسرب على الحافة هي إغلاق هذا الممر.

IEC TS 62788-5-2 هي المبادئ التوجيهية الدولية المصممة خصيصًا لتقييم متانة مانع التسرب على الحواف. وبموجب هذا المعيار، يؤدي مانع التسرب الجيد على الحواف ثلاثة وظائف: منع وصول بخار الماء إلى الخلايا، والحفاظ على التصاقه بالمواد المحيطة طوال عمر اللوحة، والحفاظ على العزل الكهربائي عند حدود اللوحة الخارجية.

لا تُحدد أيٌّ من هذه الوظائف الثلاث مادةً مُعينة. هذا التمييز أهم مما توحي به معظم مواصفات المنتج. فالمورد الذي يقول لك "نستخدم البوتيل" لم يُخبرك في الواقع بأي شيء عن الأداء. أما المورد الذي يُمكنه تزويدك ببيانات تسرب الرطوبة، ونتائج الالتصاق بعد التقادم، وأرقام مقاومة العزل، فقد فعل ذلك.

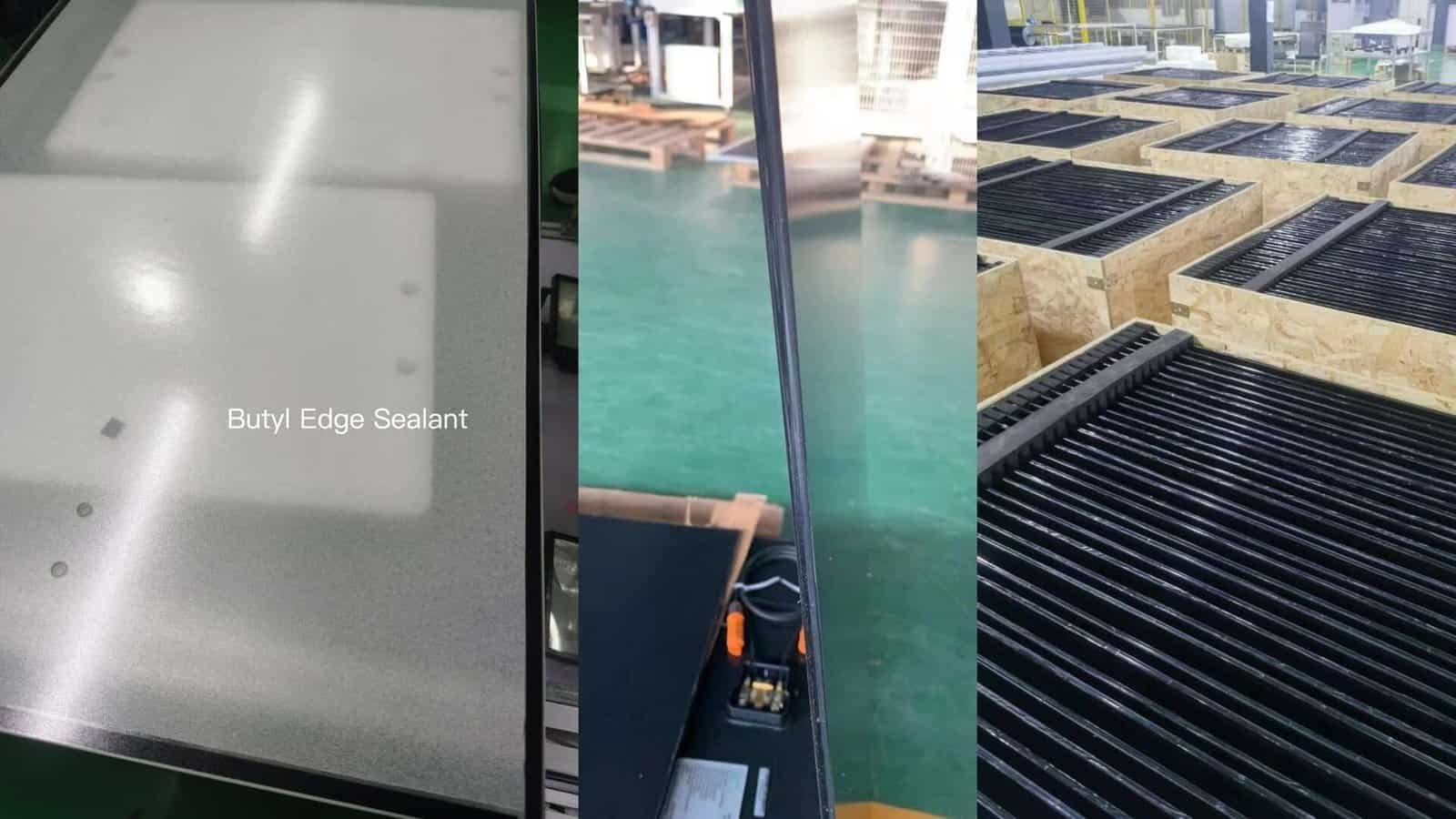

لماذا تعتمد الوحدات الزجاجية على مادة البوتيل؟

تخيل وحدة زجاجية مزدوجة قياسية بدون إطار: زجاج، مادة تغليف، خلايا، مادة تغليف، زجاج. يلتقي اللوحين عند خط فاصل دقيق حول المحيط. هذا الخط الفاصل هو نقطة الضعف. لا يحتاج الماء إلى اختراق طبقات الزجاج، بل يكفيه أن يجد طريقه عبر الفجوة.

أصبح البوتيل، وتحديدًا بولي إيزوبوتيلين (PIB)، الحل الأمثل لسبب بسيط. يتميز بدرجة حرارة انتقال زجاجي منخفضة للغاية، حوالي -75 درجة مئوية، مما يجعله طريًا وقابلًا للتشكيل حتى في درجات حرارة أقل من الصفر. كما أن معظم تركيبات مانعات التسرب التجارية المصنوعة من البوتيل/PIB تظل فعالة حتى نطاق 90-140 درجة مئوية، وذلك حسب التركيبة. نفاذيته لبخار الماء منخفضة جدًا أيضًا. عند تركيبه مع مادة مجففة من نوع المنخل الجزيئي، فإنه يمتص الرطوبة المتسربة بفعالية. قام باحثون من المختبر الوطني للطاقة المتجددة (NREL) وشركة فيرست سولار بنمذجة هذا المزيج واختباره معمليًا. ووجدوا أنه قادر على منع تسرب الرطوبة طوال العمر التصميمي للوحدة الشمسية، والذي يبلغ 25 عامًا. اعتمدت هذه الطريقة على اختبار عينات معجلة باستخدام نموذج انتشار، بدلًا من الاعتماد على بيانات ميدانية لعقود - وهو معيار أكثر دقة من مجرد انتظار 25 عامًا لمعرفة النتائج. اطلع على الدراسة المنشورة.

لكن مادة البوتيل ليست الطريقة الوحيدة لإغلاق هذا الشق. في أوائل العقد الثاني من القرن الحادي والعشرين،, معهد فراونهوفر للأبحاث العلمية طوّر تصميمًا زجاجيًا بدون إطار يُسمى TPedge. استخدمت حافته فاصلًا من البلاستيك الحراري المحمّل بسيليكات التجفيف والسيليكون بدلًا من البوتيل. وقد اجتاز اختبارات التأهيل المطوّلة للرطوبة والحرارة والتدوير الحراري بناءً على ذلك. في نفس الوقت تقريبًا،, أعلنت شركة كوراراي مادة تغليف PVB عالية المرونة. وقد ذُكر أنها تُغني عن الحاجة إلى مانع تسرب منفصل للحواف في بعض تصميمات الوحدات الزجاجية، لأن مادة التغليف نفسها تصبح غير منفذة بدرجة كافية عند الحافة. ولا يزال كلا الأمرين مرجعين مفيدين للمبدأ الأساسي، على الرغم من أن مادة البوتيل/PIB هي الأكثر شيوعًا في سلسلة التوريد الحالية.

ثلاث مواد مختلفة، وثلاث آليات مختلفة، ونفس المهام الثلاث تُنجز. هذا هو الدرس الحقيقي المستفاد من عالم الوحدات الصلبة، وينطبق مباشرةً على منتجات ETFE المرنة. وقد تناولت شركة Couleenergy حالة الوحدات الزجاجية بمزيد من التفصيل في [مقال سابق]. مقال منفصل حول إحكام إغلاق حواف الزجاج المزدوج.

نظرة عامة على أساليب إحكام إغلاق الحواف

أين تخالف وحدات ETFE المرنة القاعدة؟

لا تحتوي لوحة ETFE المرنة ذات الطبقة العازلة للرطوبة على وصلة زجاجية لحمايتها. يتكون تركيبها النموذجي من طبقات: ETFE، وPOE (أو EVA)، وطبقة تقوية مركبة، وPOE مرة أخرى، وطبقة خلايا الطبقة العازلة للرطوبة، وPOE أخرى، وطبقة مركبة أو داعمة ثانية، وطبقة POE نهائية ملتصقة بطبقة خلفية من مادة TPT أو مادة مركبة. تندمج جميع هذه الطبقات لتشكل طبقة واحدة متكاملة أثناء عملية الترقق، دون وجود فجوات بينها.

لا يُعد غشاء ETFE بحد ذاته حاجزًا فعالًا للرطوبة. فقد سجلت اختبارات براءة اختراع أجرتها إحدى الشركات المصنعة معدل نفاذية لبخار الماء قدره 4.9 غرام لكل متر مربع في اليوم, تم قياسها على غشاء ETFE بسمك 0.1 مم باستخدام طريقة طبق JIS Z 0208. وهذا أعلى بعدة مرات من غشاء فلوروبوليمر FEP مماثل بنفس السماكة، وأعلى بكثير من الزجاج. نظرياً، يبدو هذا مشكلة.

عمليًا، لا يُعدّ الرقم مهمًا بقدر أهمية التصميم الهندسي، وتؤكد بيانات براءة الاختراع هذه النقطة بشكل أفضل من أي نظرية. ففي اختبارات التقادم المُعجّل التي أجراها المُصنِّع، تفوّق الغلاف الأمامي المصنوع من مادة ETFE ذات النفاذية العالية على الغلاف الأمامي المصنوع من مادة FEP ذات النفاذية المنخفضة والزجاج من حيث متوسط العمر الافتراضي. لماذا؟ لأن النفاذية المنخفضة سمحت للمنتجات الثانوية المُسبِّبة للتآكل، مثل حمض الخليك المُنطلق مع تقادم مادة التغليف، بالخروج من الرقائق بدلًا من تراكمها داخلها. ولا يعني انخفاض رقم معدل نفاذية بخار الماء (WVTR) بالضرورة أن التصميم أكثر أمانًا. المهم هو كيفية تعامل النظام ككل - وليس طبقة واحدة بمعزل عن غيرها - مع الرطوبة وانبعاث الغازات معًا.

يجب أن تحمي وحدة الزجاج فجوة محددة عند التقاء طبقتين صلبتين. أما وحدة ETFE المصفحة بالكامل فلا تحتوي على هذه الفجوة، حيث يتسرب الماء جانبيًا عبر طبقات البوليمر المدمجة. وتشكل الطبقات نفسها، وليس حافة بارزة حول الحافة، الحاجز الأساسي. وتنتقل مناطق الخطر الحقيقية إلى حواف القطع وخطوط التشذيب واختراقات الكابلات أو فتحات التثبيت، وليس إلى المحيط ككل. ومن الجدير بالذكر للمشترين الذين يقارنون براءات الاختراع وبيانات المنتج: ليس كل وحدة تُسوّق على أنها "مرنة" مصممة بهذه الطريقة. فبعض تصميمات الأغشية الرقيقة المرنة تغلق تجويفًا هوائيًا محددًا بين طبقتين مرنتين. وهذا أقرب هيكليًا إلى وحدة زجاجية من وحدة مصفحة مدمجة. طلبات براءات الاختراع الخاصة بهذا النوع من التصميمات المعمارية ذات التجويف أدرج مانع تسرب محيطي كامل مصنوع من مطاط البوتيل ومادة مجففة كأحد خيارات التصميم، وذلك للسبب نفسه الذي قد يدفع وحدة زجاجية إلى الحاجة إليه. وهذه ملاحظة مفيدة: إن منطق "عدم وجود فجوة، وعدم الحاجة إلى مانع تسرب زجاجي" الوارد في هذا الدليل ينطبق على الأكوام المصفحة بالكامل مثل هيكل ETFE + BC من Couleenergy، وليس على كل منتج يُسوّق على أنه مرن.

منتجان، إجابتان مختلفتان

لا تحتاج جميع الألواح المرنة المصنوعة من مادة ETFE إلى نفس استراتيجية الحواف. فئتان، وتوصيتان.

ألواح مرنة من مادة ETFE + BC للاستخدامات القياسية (للأسطح، المركبات الترفيهية، خارج الشبكة، محمولة)

حسّن حافة الرقائق قبل إضافة طبقة مانعة للتسرب. وهذا يعني التحكم في عرض بروز مادة البولي إيثيلين إيثرنت (POE) عند الحافة، والقص بدقة، والتأكد من التصاق مادة ETFE بمادة POE بعد معالجة السطح. تُعد معالجة الكورونا أو البلازما ممارسة شائعة لتحسين هذا الالتصاق. إذا اجتازت الرقائق النهائية اختبارات الرطوبة والحرارة والتجمد دون طبقة مانعة للتسرب ثانوية، فإن إضافة مادة البوتيل حول الحافة لا تُحسّن الأداء. فهي تُضيف وزنًا، وتُضيف خطوة معالجة، وتُنشئ سطح التصاق جديدًا - ETFE-بوتيل - يجب التحقق منه بشكل منفصل. كما أنها قد تحبس الأوساخ على طول الحافة في منتج يُسوّق عادةً على أنه رقيق وذو خطوط نظيفة.

ألواح مرنة من مادة ETFE + BC، مصممة للاستخدام البحري وطويلة الأمد

هذا هو المجال الذي يُجدي فيه اتباع نهج متحفظ. فالتعرض للملح، والرطوبة المستمرة، والأشعة فوق البنفسجية، والاهتزاز، والانحناء المتكرر، كلها عوامل تتراكم بطريقة لا تحدث عند استخدام الأسطح. لذا، فإن إضافة حاجز محيطي ثانوي رقيق يُعد خطوة إضافية قيّمة، شريطة أن يكون مُثبتًا التصاقه بكلٍ من مادة ETFE والطبقة الخلفية المركبة. تعامل معه كطبقة داعمة للطبقة الرقائقية، وليس كبديل لها. وهذا أيضًا هو الموضع الوحيد الذي لا تكفي فيه مجموعة مؤهلات IEC 61215 العامة وحدها. اطلب نتائج مقارنة مع IEC 61701, ، وهو المعيار المكتوب خصيصاً لتقييم مقاومة التآكل الناتج عن رذاذ الملح في وحدات الخلايا الكهروضوئية.

لست متأكدًا من الفئة التي يندرج تحتها مشروعك؟ راسل فريقنا الهندسي عبر البريد الإلكتروني مع مراعاة مناخك وطريقة التركيب والعمر الافتراضي المتوقع، سنساعدك في الوصول إلى مواصفات إحكام إغلاق الحواف المناسبة.

لماذا يُعد هذا الأمر أكثر أهمية أثناء عملية التوريد من الشركات المصنعة للمعدات الأصلية؟

عند شراء ألواح ETFE المرنة المصممة خصيصًا من مورد للمعدات الأصلية، فإن مسألة إحكام إغلاق الحواف ليست مسألة نظرية. فهي تظهر في قائمة المواد، وعملية التغليف، والمظهر النهائي للوح. وقد يكون المورد الذي يضيف مادة البوتيل دائمًا يفعل ذلك بدافع العادة، وليس لأن نوع التغليف الخاص بك يتطلب ذلك.

من جهة أخرى، يعجز بعض الموردين عن شرح كيفية حماية حواف القطع وفتحات الكابلات دون استخدام مادة مانعة للتسرب إضافية. وهذا يعني عادةً أنهم لم يختبروا حواف الرقائق على الإطلاق. يجب أن يكون أي من الجوابين مدعومًا ببيانات اختبار، وليس مجرد تفضيل شخصي للشركة. اطرح هذا السؤال مباشرةً خلال اجتماعات التأهيل الفني، قبل بدء تصنيع الأدوات وإنتاج العينات - فهذا النوع من الأسئلة يجب أن يكون المورد الذي يصمم رقائقه الخاصة، بدلاً من إعادة بيع منتج من الكتالوج، قادرًا على الإجابة عنه دون تردد.

الأخطاء الشائعة التي يرتكبها المشترون

• بافتراض أن "بدون إطار" يعني "بدون حماية للحواف".“ لا يعني مصطلح "بدون إطار" سوى عدم وجود إطار من الألومنيوم. ومع ذلك، لا يزال يتعين تصميم حماية الحواف بطريقة أو بأخرى.
• تحديد اسم المادة بدلاً من هدف الأداء. “إن عبارة "يجب أن يحتوي على البيوتيل" تمنع استخدام حلول جيدة بنفس القدر ولا تضمن الأداء أيضًا.
• تطبيق بيانات الوحدة النمطية الصلبة على منتج مرن دون إعادة التحقق من صحتها. لا تنتقل أرقام المجفف ومعدل نفاذية بخار الماء التي تم الحصول عليها على عينات زجاجية ثابتة تلقائيًا إلى شيء ينحني.
• تجاوز نقاط الاختراق. تُعد مخارج الكابلات وفتحات التثبيت مسارات تسرب شائعة تغفل عنها استراتيجية منع التسرب المحيطية فقط تمامًا.
• معالجة مادة البوتيل كمادة لاصقة هيكلية. إنه حاجز للرطوبة، وليس رابطًا حاملًا للأحمال. يتطلب التثبيت والربط الهيكلي مواد لاصقة أو أدوات تثبيت خاصة به.

قائمة التحقق من المواصفات للمشترين وفرق تصنيع المعدات الأصلية

كيف يبدو اختبار إحكام الحواف الجيد

تخضع عملية تأهيل الوحدة العامة للمعيار IEC 61215. أما متانة مانع التسرب الطرفي فتُغطى بشكل منفصل بموجب المعيار IEC TS 62788-5-2، وتُضاف إليها متطلبات IEC 61701 لمقاومة التآكل الناتج عن رذاذ الملح في التطبيقات البحرية أو الساحلية. للحصول على معلومات حول لوحة ETFE المرنة، يُرجى الاستفسار من المورد عن نتائج هذه القائمة.

الأسئلة الشائعة

هل تحتاج جميع الألواح الشمسية المرنة إلى مادة مانعة للتسرب على الحواف؟

لا. يمكن لمجموعة طبقات ETFE/POE المصفحة جيدًا أن تعمل كحاجز رطوبة ذاتي للتطبيقات العادية. يصبح استخدام مانع تسرب إضافي للحواف ذا جدوى خاصة للمنتجات البحرية أو ذات العمر التشغيلي الطويل جدًا.

هل مادة البوتيل هي الخيار الوحيد لسد حواف الألواح الشمسية؟

لا. لقد استُخدمت أنظمة الفواصل الحرارية البلاستيكية ومواد التغليف PVB عالية المرونة بدلاً من البوتيل في الوحدات الزجاجية. وتُضيف الوحدات المرنة تعقيدًا آخر: فقد يحتاج التصميم المرن ذو التجويف إلى إحكام إغلاق كامل للمحيط، تمامًا كما هو الحال مع الزجاج، بينما لا يحتاج التصميم المُرقّق بالكامل، مثل تصميم ETFE + BC من Couleenergy، إلى ذلك عادةً في الاستخدام العادي.

هل يمنع غشاء ETFE الرطوبة من تلقاء نفسه؟

ليس تمامًا. يتميز غشاء ETFE بمعدل نفاذية بخار ماء أعلى من الزجاج. ولكن في وحدة مرنة مغلفة بالكامل، تشكل الطبقات المدمجة - وليس الغشاء وحده - حاجز الرطوبة. ولا تُعد هذه النفاذية عيبًا محضًا، بل قد تساعد أيضًا في التخلص من النواتج الثانوية المسببة للتآكل التي تتراكم داخل الرقائق بمرور الوقت.

هل تحتاج الألواح الشمسية البحرية إلى حماية إضافية للحواف؟

نعم في الغالب. فالتعرض للملح والرطوبة المستمرة والأشعة فوق البنفسجية والانحناء المتكرر تتفاعل بطرق لا تحدث عند استخدام الألواح على أسطح المنازل. ولذلك، فإن استخدام حاجز محيطي ثانوي معتمد، تم اختباره وفقًا لمتطلبات معيار IEC 61701 لرذاذ الملح، يُعد خطوة إضافية قيّمة للألواح البحرية.

هل يمكن لمادة مانعة للتسرب من نوع البوتيل أن تربط الألواح الشمسية بالسطح بشكل هيكلي؟

لا. البوتيل حاجز للرطوبة، وليس مادة لاصقة هيكلية. يجب استخدام مادة لاصقة أو نظام تثبيت مؤهل بشكل منفصل للتركيب والتثبيت الحامل للأحمال.

هل يؤثر إضافة مانع تسرب ثانوي للحافة على وزن أو مرونة اللوحة المرنة؟

نعم، قليلاً. تضيف الحافة المحيطة وزنًا طفيفًا، وقد تُقوّي حافة اللوحة. بالنسبة للمنتجات ذات الاستخدام العادي، لا يُعتبر هذا الأمر مُبررًا في العادة. أما بالنسبة للألواح البحرية، فعادةً ما تُعتبر الحماية الإضافية مُبررةً مقابل انخفاض طفيف في نصف قطر الانحناء.

كيف يمكنني التحقق من ادعاءات المورد بشأن إحكام إغلاق الحواف قبل الطلب؟

اطلب بيانات دخول الرطوبة، ونتائج الالتصاق بعد التقادم، وبالنسبة للألواح المرنة، اطلب اختبار الحرارة الرطبة الذي يتم إجراؤه بعد دورات إجهاد الانحناء، وليس كاختبار منفصل وغير ذي صلة.

خلاصة القول

إحكام إغلاق الحواف ليس مجرد خيار ثانوي. إنه قرار هندسي يعتمد على بنية الوحدة، والمناخ، وكيفية استخدام اللوحة فعليًا. سواء كنتَ تُحدد لوحة ETFE + BC قياسية للأسقف، أو لوحة بحرية مصممة لتحمل سنوات من رذاذ الملح والانحناء، فإن الإجابة الصحيحة تبدأ ببيانات الأداء، وليس باسم المادة.
