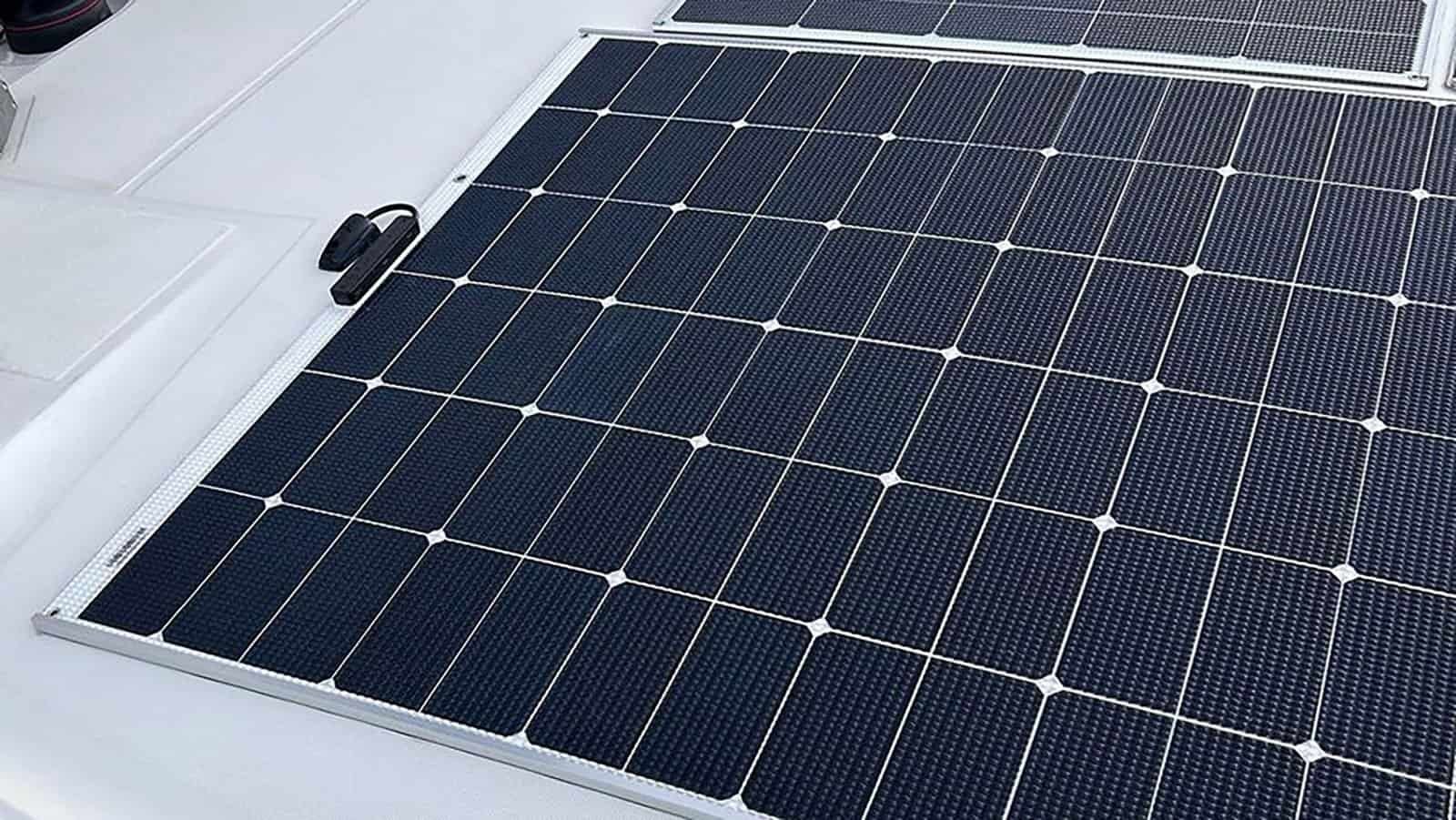

Можно ли приклеивать гибкие солнечные панели из ETFE + BC непосредственно к крыше?

Этот вопрос постоянно возникает среди производителей автодомов, владельцев лодок, компаний, занимающихся переоборудованием фургонов, и команд разработчиков продукции OEM. Гибкие панели из ETFE с тыльным контактом (BC) кажутся идеальным решением, не требующим сверления и направляющих. Просто отклейте, приклейте — и готово. Но физические принципы, лежащие в основе этого обещания, гораздо сложнее, чем кажется из большинства руководств по установке, и разница между приклеенной панелью, которая прослужит десять лет, и той, которая выйдет из строя к августу, обычно сводится к ряду конструктивных решений, принятых еще до того, как клей коснется крыши.

Ниже мы разберем, почему прямое склеивание прекрасно работает в одних случаях и незаметно выходит из строя в других, что на самом деле приводит к поломкам гибких панелей в полевых условиях и как разработать подход к склеиванию, который будет работать годами, а не месяцами.

Проблема

Почему приклеивание гибкой солнечной панели к крыше может иметь негативные последствия

Кажется простым. Но на самом деле это редко бывает так.

Гибкая панель из ETFE + BC тонкая, легкая и достаточно податливая, чтобы повторять изгибы крыши. Прямое склеивание обеспечивает низкий профиль и полностью исключает необходимость сверления отверстий, что очень важно для крыш автодомов, фургонов, палуб лодок и поверхностей BIPV, где жесткие панели, установленные на направляющих, добавляют нежелательный вес, ветровую нагрузку и проникновение в крышу.

Поэтому склеивание кажется очевидным способом сэкономить время, и многие монтажники именно так и поступают, используя любой имеющийся под рукой клей, ленту или герметик. Некоторые из таких установок служат годами без нареканий. Другие же выходят из строя за одно жаркое лето. Разница почти никогда не сводится к тому, насколько липким был клей.

Настоящий враг — это тепло, а не клей.

Главный вопрос не в том, сможет ли клей приклеить панель к крыше. Вопрос в том, что произойдет с этой панелью после того, как она будет приклеена, и под ней не будет циркуляции воздуха.

Национальная лаборатория Сандиа опубликовала зависящую от типа установки тепловую модель, которую солнечная энергетика использует для прогнозирования температуры элементов при различных типах установки, и она непосредственно интегрирована в открытый исходный код. pvlib toolkit that engineers use to model system performance. Running that model at a moderate 900 W/m² of irradiance, 30°C air temperature, and light wind gives a clear answer. An open-rack mount, with air moving freely underneath the panel, reaches roughly 56°C at the cell. A panel bonded flat with no airflow at all, the “insulated back” case in Sandia’s own модель температуры модуля, Температура достигает примерно 82°C при том же самом солнечном свете. Это скачок на 26°C, вызванный исключительно способом крепления, еще до учета затенения, загрязнения или потерь в проводке.

В соответствии с температурными коэффициентами, указанными в технических характеристиках n-модулей, ячейки с тыльным контактом и ячейки класса TOPCon обычно теряют от 0,261 до 0,291 ТП3Т своей мощности на каждый градус выше 25°C. Таким образом, повышение температуры на 26°C приводит к потере примерно 71 ТП3Т номинальной выходной мощности. На панели ничего не сломано. Она просто работает при более высокой температуре, чем предполагалось в технических характеристиках, потому что ей не хватает вентиляции.

Термоциклирование ежедневно подвергает соединение напряжению.

Крыши и гибкие ламинаты расширяются и сжимаются с разной скоростью при перепадах температур от холодных ночей к жарким дням, и это несоответствие нагружает связующее вещество день за днем на протяжении многих лет. Жесткий клей противодействует этому движению, а не поглощает его. При достаточном количестве циклов жесткий клеевой шов под воздействием повторяющихся нагрузок имеет тенденцию трескаться, отслаиваться или разрушаться в самом слабом месте задолго до того, как износится сама панель.

Полная герметизация всех краев панели, как правило, только усугубляет проблему, а не улучшает ее. Воздух, запертый под полностью герметизированной панелью, расширяется при нагревании ламината, и это расширение выталкивает его наружу, воздействуя на шов изнутри. Это прямое следствие основных законов термодинамики, и это повторяющаяся проблема в отчетах с мест эксплуатации, касающихся образования пузырьков и отслоения краев на плоских гибких панелях, склеенных между собой.

Влаге не нужна дыра, чтобы проникнуть внутрь.

В гибких ламинатах отсутствует полость для стекла, как в модульных конструкциях, поэтому в них нет и бутилового герметика по краям. Вместо этого влага медленно проникает через сами поверхности ламината. Собственные технические данные AGC для пленки Fluon ETFE показывают, что влагопроницаемость составляет приблизительно 1,3 грамма на квадратный метр в день через тонкий пленочный слой при комнатной температуре. Само по себе это небольшое число, но оно действует в обоих направлениях, а поверхность крыши, которая задерживает влагу под приклеенной панелью, создает для этого медленного проникновения неблагоприятное место.

Не каждая кровельная поверхность подходит для этой цели.

Для клеевого соединения необходима чистая, стабильная, химически совместимая поверхность, а такая поверхность есть далеко не на каждой крыше. Асфальтовая черепица имеет зернистую и неровную структуру, поэтому большинство клеев плохо сцепляются с поверхностью, а изменение поверхности черепицы клеями, которые производитель не одобрил, может повлиять на результат. гарантия на кровлю Прямой риск, во многом схожий с риском несанкционированных проникновений. Старение или неплотное прилегание мембранной кровли несет аналогичный риск. Гладкие металлические, стекловолоконные и композитные поверхности являются гораздо более безопасным вариантом для начала работ.

Проницательность

Правильное склеивание гибкой панели ETFE + BC: требования инженера.

Склеивание никогда не было сложной задачей.

Вот тот сдвиг в мышлении, который меняет всё: приклеить панель к поверхности — это лёгкая половина работы. Настоящая инженерная проблема, заслуживающая решения, — это обеспечение надёжного сцепления на протяжении десяти или двадцати лет, в то время как обе поверхности расширяются, сжимаются, нагреваются, охлаждаются и стареют с разной скоростью.

В солнечной энергетике в целом уже используется такой способ структурного склеивания для жестких стеклянных кровельных систем, и существует действительно поучительный прецедент, который стоит позаимствовать. Структурные силиконовые клеи использовались для прямого склеивания жестких фотоэлектрических модулей с металлическими кровлями фальцевого и трапециевидного сечения, полностью обходясь без механических зажимов. В одном из задокументированных случаев в Германии модули были склеены поперек... крыша площадью 720 м² Используя конструкционный силикон и временную позиционирующую ленту, без сверления крепежных элементов, конструкция была рассчитана на стандартные ветровые и снеговые нагрузки по всей поверхности. В этом случае использовались жесткие стеклянные модули на кровле с алюминиевой подложкой, а не гибкий ETFE-ламинат, поэтому это не является прямой заменой испытания гибких панелей. Однако это убедительно доказывает, что эластичный, распределяющий нагрузку клеевой слой, разработанный таким образом, чтобы слегка изгибаться, а не жестко фиксировать поверхность, является проверенным подходом в фотоэлектрической энергетике, а не экспериментальным.

Именно эту модель стоит перенести на гибкие панели из ETFE + BC: нужно обеспечить некоторую эластичность, а не просто сцепление.

Протестируйте всю конструкцию целиком, а не каждый материал по отдельности.

Распространенная ошибка — это тестирование клея на образце голой кровли и утверждение, что система прошла валидацию. При этом упускается из виду тот аспект, который фактически определяет, выдержит ли соединение в полевых условиях, а именно реальное сцепление клея с конкретным материалом задней панели.

Поверхности из ETFE, задние панели типа TPT и композитные задние ламинаты ведут себя под клеевым слоем иначе, чем можно было бы предположить, используя стандартный тестовый образец. В ответственных испытаниях используется реальная конструкция, то есть задняя панель, клей и кровельная основа, которые затем подвергаются воздействию тепла, холода, влажности и ультрафиолетового излучения, прежде чем можно будет доверять первоначальным показателям отслаивания.

Клей должен двигаться, а не просто держать.

Клей, достаточно прочный, чтобы противостоять отслаиванию, всё равно может выйти из строя, если он слишком жёсткий и не может двигаться вместе с крышей. Для надежной фиксации гибкой панели необходимы следующие условия:

• Высокая устойчивость к ультрафиолетовому излучению и атмосферным воздействиям, сохраняющаяся на открытом воздухе в течение многих лет.
• После полного отверждения материал приобретает эластичность, благодаря чему клеевой шов поглощает тепловое расширение, а не сопротивляется ему.
• Высокая устойчивость к отслаиванию и сдвигу при длительной нагрузке.
• Низкий риск миграции пластификатора в задние слои панели с течением времени.
• Подтверждена совместимость как с задней панелью, так и с конкретным кровельным материалом.

Жесткий конструкционный клей, предназначенный для соединений бетона с металлом или металла с металлом, здесь не подойдет, даже если его показатели прочности сцепления впечатляют, указанные в технической документации.

Воздушный поток всегда эффективнее герметичного края.

Вентиляция — это не просто приятная дополнительная деталь, приделанная к конструкции позже. Это самый важный рычаг для контроля температуры панели. Переход от полностью герметичного крепления без воздушного потока к креплению даже с небольшим вентилируемым зазором объясняет большую часть тепловых потерь, описанных ранее в этой статье. Оставляя края панели открытыми, вместо нанесения герметика по всему периметру, мы обеспечиваем выход теплого воздуха, находящегося внутри, вместо того, чтобы создавать препятствие снизу.

Пусть тип кровли определит стратегию склеивания.

Некоторые поверхности действительно идеально подходят для склеивания всей или почти всей поверхности, включая гладкие металлические крыши, панели из стекловолокна, крыши автодомов и фургонов, а также палубы лодок. Для других требуется совершенно иной подход, будь то гибрид механического и клеевого соединения или система крепления на возвышении, и мембранные кровли, шероховатые или стареющие поверхности, а также битумная черепица относятся ко второй группе. Выбор метода склеивания, соответствующего конкретной крыше, а не использование одного и того же метода для всех работ, – вот что отличает долговечную установку от будущих гарантийных претензий.

Решение

Как пошагово прикрепить гибкую солнечную панель из ETFE + BC к крыше

Выбирайте схему склеивания, а не просто наносите один-единственный слой клея.

Склеивание по всей поверхности возможно, и на подходящей крыше это хорошо работает. Тем не менее, в большинстве долговечных конструкций избегается нанесение одного сплошного, непрерывного слоя клея по всей панели. Два варианта неизменно превосходят его:

1. Склеивание полосами. Нанесите клей или высокопрочную ленту полосами между рядами ячеек, оставляя узкие каналы для циркуляции воздуха. Это сохранит большую часть прочности сцепления, обеспечивая при этом отвод избыточного тепла.
2. Склеивание всей поверхности на вентилируемой задней конструкции. Некоторые производители встраивают в панель или в отдельный монтажный комплект ребристый или канавочный слой, специально для того, чтобы обеспечить циркуляцию воздуха под панелью при полном контакте с поверхностью. Это более продуманное инженерное решение, которое лучше всего подходит для жаркого климата и длительной эксплуатации.

Никогда не заклеивайте каждый край полностью.

Оставьте хотя бы небольшой зазор по краям панели, вместо того чтобы наносить клей или герметик по всему периметру. Это решение предотвратит образование пузырьков и расслоение в большей степени, чем практически любое улучшение самого клея.

Подберите семейство клея в соответствии с материалом кровли.

Для алюминия, стали, стекловолокна, ПВХ и ТПО мембран, а также EPDM требуются разные химические составы клея и разные этапы подготовки поверхности. Силиконовый клей, предназначенный для окрашенного металла, может не держаться на мембране EPDM, и наоборот. Химическую совместимость конкретного кровельного материала следует проверять до начала монтажа, а не после отслоения первого клеевого шва.

Перед утверждением проекта проведите полное испытание на старение.

Ответственная процедура проверки, независимо от того, являетесь ли вы производителем, проверяющим систему склеивания, или покупателем, проверяющим заявления поставщика, должна включать в себя:

• Начальная прочность на отслаивание и прочность на сдвиг внахлест
• Воздействие высоких температур, эксплуатация вблизи или выше наихудших условий на крыше.
• Воздействие низких температур
• Повторяющиеся температурные циклы между экстремально высокими и низкими температурами.
• Старение, вызванное влагой, жарой и влажностью.
• УФ-старение
• Имитация ветровой нагрузки, а также усталости кровли от движения, где это применимо.

Пропуск этапов старения и доверие только к показателю отслаивания в первый день эксплуатации — одна из самых распространенных причин, по которой приклеенные панели прекрасно себя показывают при установке, но приходят в негодность в течение сезона.

Относитесь к отраслевым стандартам как к минимальному уровню, а не к финишной линии.

Испытания гибких панелей действительно развились и теперь включают в себя оценку, специфичную для изгиба. В редакцию IEC 61215 2021 года были добавлены методы испытаний, разработанные специально для гибких модулей, включая специальный тест на изгиб, известный как MQT 22. Это полезная и достоверная информация. Однако она не подтверждает эффективность конкретной системы склеивания на конкретной крыше, поскольку стандарт квалифицирует сам модуль, а не какую-либо конкретную комбинацию клея и основания. При монтаже с использованием клея на крыше запросите у поставщика реальные данные о изгибе и адгезии именно той конструкции, которую вы покупаете, вместо того, чтобы принимать общее заявление о соответствии в качестве замены.

Заложите метод склеивания в проект, не устанавливайте его позже.

Наиболее надежный подход предполагает заложение метода склеивания в саму панель с самого начала, а не приклеивание стандартной панели к крыше после завершения работ и надежду на лучшее. Это означает необходимость подтверждения еще до начала производства:

• К какому основанию кровли необходимо приклеить панель?
• Независимо от того, будет ли монтаж выполнен на всю поверхность, с использованием полосового соединения или вокруг вентилируемого зазора, это может быть любой способ установки.
• Какой диапазон температур реально будет наблюдаться у панели после её установки?
• Проверялся ли материал задней панели на предмет использования предполагаемого клея?

Панель, разработанная с учетом этих решений, ведет себя на практике совершенно иначе, чем стандартная панель, склеенная на месте с помощью любого клея, который оказался под рукой.

Контрольный список для быстрого принятия решения: Стоит ли приклеивать эту панель к этой крыше?

Прежде чем выбрать метод склеивания, ответьте на эти пять вопросов. Если вы ответите “нет” более чем на один из них, рассматривайте это как тревожный сигнал, а не как разрешение.

• ✓ Поверхность крыши гладкая, чистая и без зернистого материала, такого как битумная черепица?
• ✓ Подтверждена ли совместимость клея именно с этим кровельным материалом, а не просто с “металлом” или “мембраной” в целом?
• ✓ Предусматривает ли схема склеивания возможность циркуляции воздуха, будь то через полоски, вентилируемую подложку или открытые края?
• ✓ Проверялся ли клей на устойчивость к воздействию тепла, холода, влажности и ультрафиолетового излучения, а не только на начальную прочность на отслаивание?
• ✓ Вы подтвердили в письменной форме, влияет ли данный метод склеивания на гарантию ваших панелей или на гарантию вашей крыши?

Краткий справочник: Сравнение методов склеивания

Часто задаваемые вопросы

Источники

• Сандиаские национальные лаборатории, Модель температуры модуля
• pvlib, Документация по температуре ячейки SAPM и таблицы коэффициентов
• AGC Chemicals, Технические характеристики Fluon ETFE
• Sika Services AG, Пример проекта облегченной кровли с фотоэлектрическими панелями
• МЭК, МЕК 61215-1:2021
• Журнал Solar Builder Magazine, Распространяется ли гарантия на крышу при установке солнечных батарей в пустом пространстве?
